九年级物理家庭电路核心知识点总结

家庭电路的供电线路是火线和零线，它们之间的电压是 220V，地线在正常情况下不带电，起安全保护作用。

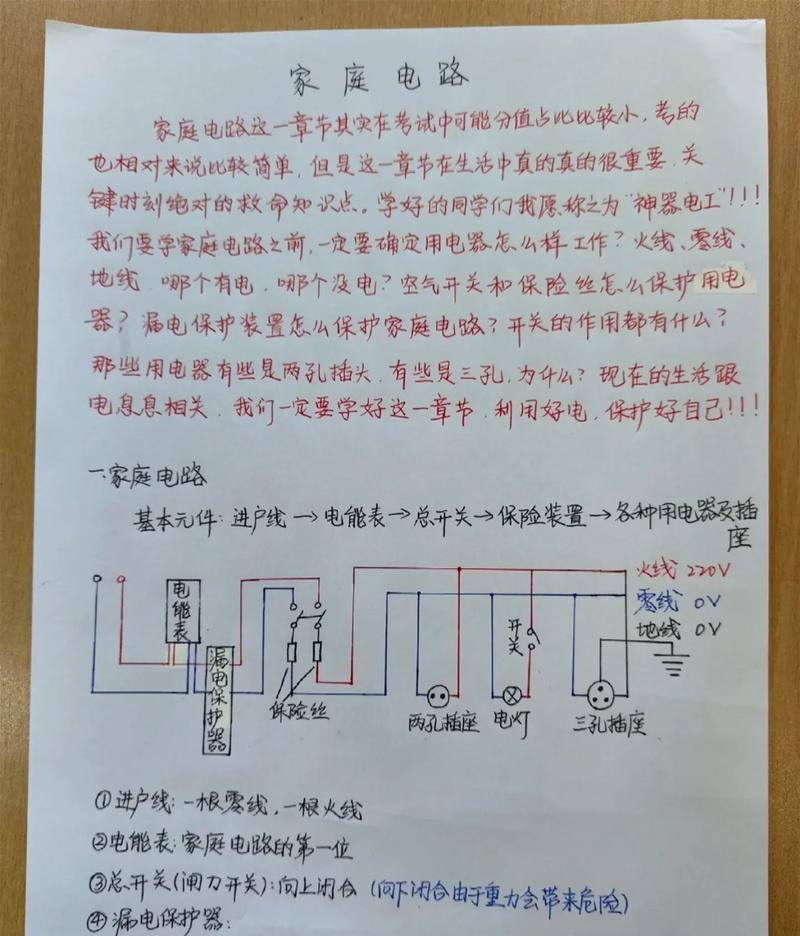

组成部分（按连接顺序）：

（图片来源网络，侵删）

进户线： 连接户外供电线路的两根电线，分别是火线和零线。
电能表： 测量用户消耗的电能（电功）的仪表，安装在干路上，所有用电器的用电量都需经过它。
总开关（闸刀开关或空气开关）： 控制整个家庭电路的通断，在检修或更换电路时，必须先断开总开关，确保安全。
保险装置：
- 保险丝： 由电阻率大、熔点低的铅锑合金制成，当电流过大时，因发热而熔断，自动切断电路，起到保护作用。
- 空气开关： 现代家庭常用，当电流过大或发生短路时，它会自动“跳闸”（断开电路），作用与保险丝相同，但可手动复位，更安全、方便。
用电器： 消耗电能的设备，如电灯、电视、冰箱等，所有用电器之间都是并联的。
开关： 控制各支路用电器的通断，开关必须与被控制的用电器串联，并且必须接在火线和用电器之间。
插座： 给可移动的用电器供电，插座与其他用电器之间是并联的，三孔插座还有一个孔是接地的。
导线： 连接各部分的金属线，通常用铜或铝制成，因为它们是导体。

连接方式：

这是家庭电路的核心概念,也是安全用电的基础。

试电笔的使用：

通路： 电路接通，有电流通过，用电器正常工作。
断路（开路）： 电路某处断开，没有电流通过，用电器不工作。
短路：
- 定义： 电流没有经过用电器，直接导线回到电源的现象。
- 特点： 导线电阻非常小，根据欧姆定律（I=U/R），会产生非常大的电流。
- 危害： 大电流会烧毁电源、导线，甚至引发火灾，保险丝或空气开关就是为防止短路而设计的。

这是家庭电路知识的重中之重,也是中考的必考点。

（图片来源网络，侵删）

触电：

安全用电原则：

三孔插座与三脚插头：

作用： 将用电器的金属外壳与大地相连。
原理： 当用电器的火线绝缘皮破损，导致火线与外壳接触时，电流会通过导线流人大地，防止人体接触外壳时发生触电，由于电流很大，会立即使保险丝熔断或空气开关跳闸，切断电路。
连接口诀： “左零右火上接地”。
面对插座：左边是零线，右边是火线，上面是地线。
（图片来源网络，侵删）

这是对知识的综合运用,常以选择题或实验题的形式出现。

故障现象	可能原因	判断方法
用电器不工作	整个家庭电路停电（总开关跳闸或停电）该支路保险丝熔断或空气开关跳闸该支路开关接触不良或损坏该支路某处断路用电器本身损坏	检查邻居是否停电检查总开关、该支路开关用试电笔判断火线、零线是否正常，用电压表或测电笔分段排查断路点用良好、同规格的用电器替换
保险丝熔断/空气开关跳闸	发生了短路（火线与零线直接相连）电路中接入的用电器总功率过大（总电流过大）	检查电路中是否有绝缘皮破损的导线、插头是否短路计算总功率是否超过电路允许的最大功率（P=UI）
插座不能供电	插座本身损坏插座两端接触不良连接插座的支路发生断路	用其他正常工作的电器插入该插座测试检查插座接线是否牢固用试电笔检查插座孔是否有电

电功（消耗的电能）：
- 基本公式：W = UIt
- 常用公式（纯电阻电路）：W = I²Rt = (U²/R)t
- 单位：焦耳；常用单位：千瓦时，也叫“度”，1度 = 1 kWh = 3.6 × 10⁶ J
电功率：
- 定义式：P = W/t
- 计算公式：P = UI
- 常用公式（纯电阻电路）：P = I²R = U²/R
- 单位：瓦特
家庭电路中的电流：
- 根据电功率计算：I = P / U
- 注意： 家庭电路的总电流等于各支路电流之和，同时工作的用电器越多，总功率越大，总电流就越大，越容易导致保险丝熔断或空气开关跳闸。
