第一部分：光现象
这是八年级上册画图题的绝对核心，分值高，题型多。
光的反射光路图
核心考点：

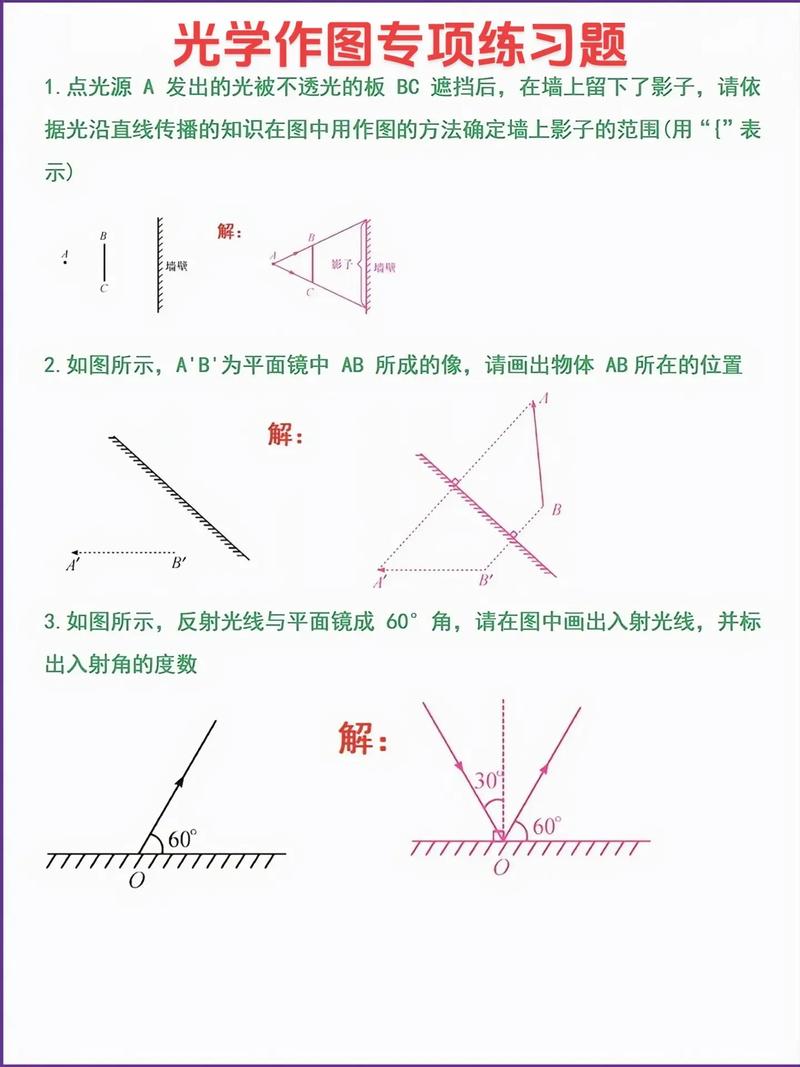

（图片来源网络，侵删）
- 反射定律：三线共面（反射光线、入射光线、法线在同一平面内）、两线分居（反射光线和入射光线分居法线两侧）、两角相等（反射角 = 入射角）。
作图步骤：
- 画界面： 用一条直线表示反射面（如平面镜）。
- 画法线： 过入射点 O 作一条垂直于界面的虚线，这就是法线。
- 定角度： 根据反射角等于入射角，用量角器或凭感觉在法线另一侧画出反射光线。
- 标箭头和角度： 在光线上标上表示方向的箭头，并标出入射角（∠i）和反射角（∠r），并写出 ∠i = ∠r。
典型例题： 已知入射光线和镜面，画出反射光线。
注意事项：
- 法线是虚线，必须用虚线画。
- 光线是实线，并且要画上箭头表示传播方向。
- 角度的标记要清晰。
- 如果题目要求画出法线,别忘了标垂直符号（直角符号）。
平面镜成像光路图
核心考点：
（图片来源网络，侵删）
- 成像原理：光的反射。
- 成像特点：等大、等距、垂直、虚像。
- 像与物关于镜面对称，这是作图的最关键依据！
- 虚像：所有反射光线的反向延长线会聚成的点，用虚线表示。
作图步骤（两种方法）：
对称法（最常用、最简单）
- 画出物体 AB（通常用带箭头的线段表示）。
- 过 A 点向镜面作垂线，并延长。
- 在延长线上截取 A'，使得 A' 到镜面的距离等于 A 到镜面的距离（A'A' ⊥ 镜面，A'A' = AA'）。
- 同理,找到 B 点的像点 B'。
- 用虚线连接 A' 和 B'，并画上箭头，这就是像 A'B'。
- （可选）补画一条从 A 点射向镜面的任意光线，其反射光线的反向延长线必过 A'。
光的反射法（根据反射定律）
- 从物体上的一个点（如 A 点）任意画两条射向镜面的光线。
- 分别过两个入射点作法线。
- 根据反射定律画出两条反射光线。
- 反向延长两条反射光线，它们会在镜面后方交于一点 A'。
- A' A 点的像，同理可找到 B 点的像 B'。
- 用虚线连接 A'B'。
典型例题： 画出物体 AB 在平面镜中的像。
（图片来源网络，侵删）
注意事项：
- 像必须用虚线画，并且带上箭头。
- 连接像和物的线（如 AA'）必须与镜面垂直。
- 像和物到镜面的距离相等。
- 镜子后面没有实际光线,所以反射光线是实线，但它们的反向延长线是虚线。
光的折射光路图
核心考点：
- 折射规律：三线共面、两线分居、两角不等（空气中角大）。
- 斜射入：当光从空气斜射入水（或玻璃）中时，折射角小于入射角。
- 斜射出：当光从水（或玻璃）斜射入空气中时，折射角大于入射角。
- 垂直入射：传播方向不改变（折射角 = 入射角 = 0°）。
作图步骤：
- 画界面： 用一条直线表示两种介质的分界面（如水面）。
- 画法线： 过入射点 O 作一条垂直于界面的虚线（法线）。
- 定角度：
- 判断光是从哪种介质进入哪种介质。
- 根据折射规律,确定折射光线是“偏向法线”还是“偏离法线”。
- 画出折射光线（实线+箭头）。
- 标箭头和角度： 标出入射角（∠i）和折射角（∠r）。
典型例题：
- 光从空气斜射入水中。
- 光从水中斜射入空气中。
注意事项：
- 法线是虚线。
- 光线是实线，带箭头。
- 折射光线与入射光线分居法线两侧。
- 空气中的角总是大于（或等于）其他介质中的角。
第二部分：透镜
凸透镜三条特殊光线光路图
核心考点： 凸透镜有三条特殊光线，记住它们的光路是解决透镜作图的基础。
- 平行于主光轴的光线：经凸透镜折射后，通过焦点。
- 过焦点的光线：经凸透镜折射后，平行于主光轴射出。
- 过光心的光线：经凸透镜后，传播方向不改变。
作图步骤：
- 先画出凸透镜的符号（一个中间厚两边薄的透镜），并标出光心 O、主光轴和两个焦点 F。
- 根据题目给出的条件,选择合适的一条或两条特殊光线作图。
- 光线用实线，箭头指向传播方向。
典型例题：
- 已知入射光线,画出折射光线。
- 已知折射光线,画出入射光线。
凹透镜三条特殊光线光路图
核心考点： 凹透镜也有三条特殊光线：
- 平行于主光轴的光线：经凹透镜折射后，其反向延长线通过虚焦点。
- 射向对侧虚焦点的光线：经凹透镜折射后，平行于主光轴射出。
- 过光心的光线：经凹透镜后，传播方向不改变。
作图步骤：
- 画出凹透镜的符号（一个中间薄两边厚的透镜），并标出光心 O、主光轴和两个虚焦点 F（用虚线或短横线表示）。
- 注意：折射光线是实际光线，用实线画；但其反向延长线用虚线画，并指向虚焦点。
典型例题： 已知入射光线，画出折射光线。
第三部分：力学
力的示意图
核心考点：
- 用一根带箭头的线段表示力。
- 线段的起点（或终点）表示力的作用点。
- 线段的方向表示力的方向。
- 线段的长度表示力的大小（在同一个图中，力越大，线段越长）。
作图步骤：
- 确定受力物体,并在物体上找到力的作用点，如果作用点不明显，一般画在物体的几何中心。
- 从作用点出发,沿力的方向画一条带箭头的线段。
- 在箭头旁标出力的符号和大小（如 F, G, f 等），如果题目没有给出具体大小，只画方向即可。
典型例题： 画出静止在斜面上的物体 A 所受的重力和支持力。
注意事项：
- 作用点要画对，重力画在重心，支持力画在接触面。
- 方向不能错，重力竖直向下，支持力垂直于斜面向上。
- 对于摩擦力,方向与物体相对运动或相对运动趋势方向相反。
- 标记要清晰。
总结与备考建议
- 理解是基础：不要死记硬背图形，要理解每个图背后的物理原理（反射定律、折射规律、成像特点、力的定义等）。
- 工具要规范：准备一把直尺和量角器，画线要直，角度要准。
- 符号要清晰：
- 实线：光线、力、透镜、界面。
- 虚线：法线、像、反向延长线、虚焦点。
- 箭头：表示方向（光线、力）。
- 直角符号：表示垂直。
- 角度标记：∠i, ∠r 等。
- 勤加练习：找一些典型的作图题，亲手画一遍，对照答案检查自己哪里不规范，可以尝试一题多解（如平面镜成像，对称法和反射法都画一遍）。
- 审题要仔细：看清题目要求是画反射光、折射光还是像，看清光是从哪种介质进入哪种介质。
希望这份详细的梳理能帮助你攻克八年级上册的物理画图题！加油！
