九年级物理核心考点复习：欧姆定律
欧姆定律是电学部分的基石,是整个初中电学计算的核心，理解并熟练掌握欧姆定律及其应用，是解决复杂电路问题的关键。
第一部分：核心概念与公式
电流
- 定义：1秒内通过导体横截面的电荷量，表示电流的强弱。
- 符号：
I - 单位：安培，简称安，符号是 A。
- 常用单位还有：毫安、微安。
- 换算关系：
1 A = 1000 mA，1 mA = 1000 μA
- 测量工具：电流表
- 使用规则：
- 串联：必须串联在被测电路中。
- 正入负出：电流从“+”接线柱流入，从“-”接线柱流出。
- 选择量程：被测电流不能超过电流表的量程，在无法估测时，先用大量程试触。
- 禁止直接连到电源两极：会因电流过大而烧坏电流表和电源。
- 使用规则：
电压
- 定义：是使电荷定向移动形成电流的原因，是提供电能的“压力”。
- 符号：
U - 单位：伏特，简称伏，符号是 V。
- 常用单位还有：千伏、毫伏。
- 换算关系：
1 kV = 1000 V，1 V = 1000 mV
- 测量工具：电压表
- 使用规则：
- 并联：必须并联在被测电路（或用电器）两端。
- 正入负出：电流从“+”接线柱流入，从“-”接线柱流出。
- 选择量程：被测电压不能超过电压表的量程。
- 可以直接连到电源两极：测量的是电源电压。
- 使用规则：
电阻
- 定义：导体对电流的阻碍作用。
- 符号：
R - 单位：欧姆，符号是 。
- 常用单位还有：千欧、兆欧。
- 换算关系：
1 kΩ = 1000 Ω，1 MΩ = 1000 kΩ
- 决定因素：
- 材料：不同材料的导体电阻一般不同。
- 长度：在材料和横截面积相同时，长度越长，电阻越大。
- 横截面积：在材料和长度相同时，横截面积越大，电阻越小。
- 温度：对大多数导体而言，温度越高，电阻越大（如金属）；少数导体（如石墨）则相反。
- 滑动变阻器：
- 作用：通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路中的电流和部分电路两端的电压。
- 原理：改变电阻丝的长度来改变电阻。
- 使用方法：“一上一下”连接，即连接上面金属杆的一个接线柱和下面电阻丝的一个接线柱。
- 铭牌：如“50Ω 1A”，表示该变阻器的最大阻值是50Ω，允许通过的最大电流是1A。
第二部分：欧姆定律
导体中的电流,与导体两端的电压成正比，与导体的电阻成反比。

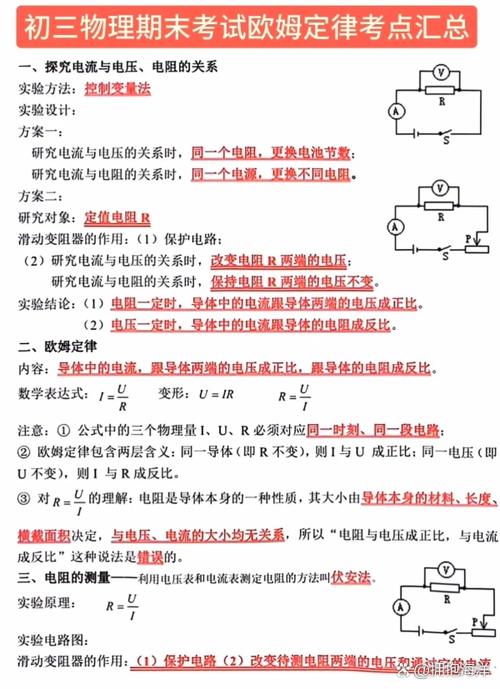

（图片来源网络，侵删）
公式
I = U / R
I：电流（单位：A）U：电压（单位：V）R：电阻（单位：Ω）
理解与注意事项
- “同一性”：公式中的
U、I、R必须是同一个导体或同一段电路对应的物理量，不能将不同导体的物理量混入公式计算。 - “同时性”：即使在同一电路中，当开关状态改变或滑动变阻器滑片移动时，电路中的
U、I、R都可能发生变化，计算时必须使用变化后的对应值。 - 电阻的特性：电阻
R是导体本身的一种属性，它不随导体两端的电压U和通过导体的电流I的改变而改变。R = U / I是电阻的定义式，而不是决定式，不能说“电阻与电压成正比，与电流成反比”。
第三部分：串联电路与并联电路中的规律
这是欧姆定律应用的重中之重,必须熟练掌握。
| 物理量 | 串联电路 | 并联电路 |
|---|---|---|
| 电流 | I = I₁ = I₂ = ... (处处相等) |
I = I₁ + I₂ + ... (干路等于各支路之和) |
| 电压 | U = U₁ + U₂ + ... (总电压等于各部分电压之和) |
U = U₁ = U₂ = ... (各支路两端电压相等) |
| 电阻 | R = R₁ + R₂ + ... (总电阻等于各电阻之和，总电阻比任何一个分电阻都大) |
1/R = 1/R₁ + 1/R₂ + ... (总电阻的倒数等于各支路电阻倒数之和，总电阻比任何一个支路电阻都小) |
| 电压分配 | 分压原理：U₁ / U₂ = R₁ / R₂ (电压与电阻成正比) |
支路电压相等 |
| 电流分配 | 支路电流相等 | 分流原理：I₁ / I₂ = R₂ / R₁ (电流与电阻成反比) |
第四部分：典型例题与解题思路
直接应用欧姆定律进行计算
例题1：一个电阻为10Ω的电阻器，接在6V的电源两端，求通过它的电流是多少？
解题思路：

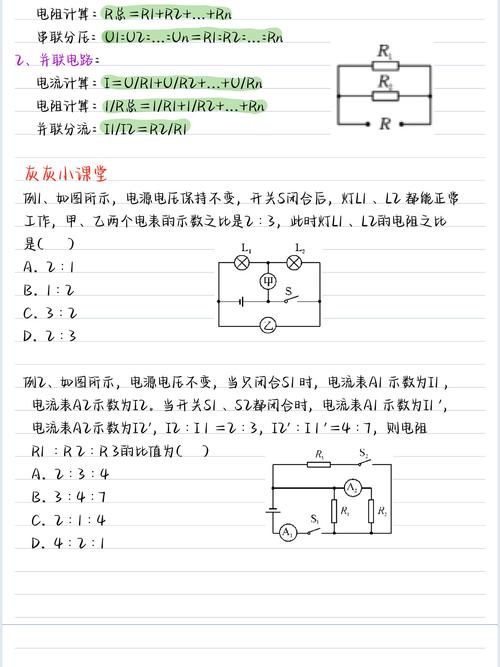

（图片来源网络，侵删）
- 明确对象：这个电阻器。
- 找出已知量：
R = 10Ω，U = 6V。 - 选择公式：
I = U / R。 - 代入计算：
I = 6V / 10Ω = 0.6A。
答案：通过它的电流是0.6A。
动态电路分析
例题2：如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电流表和电压表的示数如何变化？
[电源] -- [开关S] -- [电流表] -- [滑动变阻器] -- [电阻R] -- [电源]
| |
|--- [电压表] --------|**解题思路（“先定后动”法）：
- 确定电路连接方式：电阻R与滑动变阻器串联，电压表测的是电阻R两端的电压。
- 分析不变量：电源电压
U_总不变，电阻R的阻值R不变。 - 分析滑动变阻器变化：滑片P向右移动，滑动变阻器接入电路的电阻
R_滑变大。 - 分析总电阻：
R_总 = R + R_滑，所以总电阻R_总变大。 - 分析干路电流：根据
I_总 = U_总 / R_总，U_总不变，R_总变大，所以干路电流I_总（即电流表示数）变小。 - 分析电压表示数：电压表测的是R两端的电压
U_R，根据U_R = I_总 * R，I_总变小，R不变，所以U_R（即电压表示数）变小。
答案：电流表示数变小，电压表示数变小。

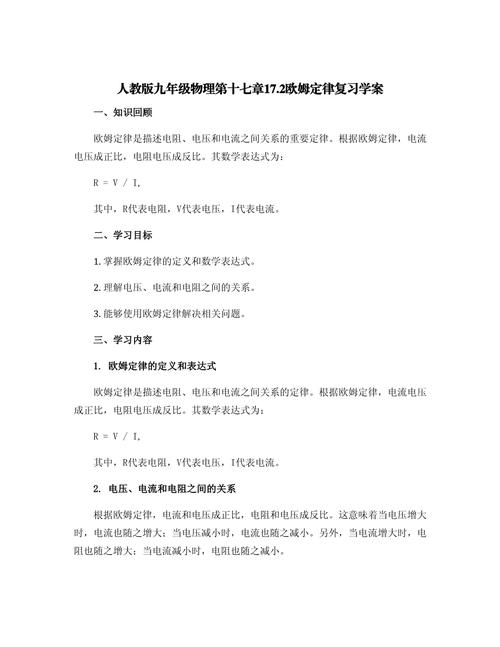

（图片来源网络，侵删）
实验探究题
例题3：在“探究电流与电压、电阻关系”的实验中。
(1) 实验方法： 控制变量法。
- 研究“电流与电压关系”时，保持电阻不变，改变电阻两端的电压，观察电流的变化。
- 研究“电流与电阻关系”时，保持电阻两端的电压不变，改变电阻的阻值，观察电流的变化。
(2) 滑动变阻器的作用：
- 在“探究电流与电压关系”时：改变定值电阻两端的电压，使其成倍数变化，并保护电路。
- 在“探究电流与电阻关系”时：更换不同定值电阻后，调节滑片，保持定值电阻两端的电压不变。
(3) 故障分析：
- 现象：电流表几乎无示数，电压表有示数且接近电源电压。
- 原因：电压表并联部分断路（即定值电阻断路）。
第五部分：易错点与提醒
- 单位不统一：计算前，务必将所有物理量统一为国际单位（V, A, Ω）。
- 混淆公式：
I = U/R、U = IR、R = U/I三个公式要灵活运用，但R = U/I不能用来解释电阻与电压、电流的关系。 - 电表识别错误：分析电路时，首先要判断电流表和电压表分别测量哪个对象，电流串联，电压并联”。
- 滑动变阻器连接错误：一上一下”原则，避免接入全部电阻或零电阻。
- 忽略“同时性”：在动态电路分析中，一个量的变化会引起连锁反应，每一步都要基于当前状态进行分析。
第六部分：实战演练（自测题）
- 一个小灯泡的电阻是8Ω，接在12V的电源上，求通过小灯泡的电流，若想使电流变为1.5A，需要串联一个多大的电阻？
- 如图所示,R₁=5Ω，R₂=10Ω，电流表A₁的示数为1.2A，求： (1) 电源电压U。 (2) 电流表A₂的示数。
[电源] -- [A₁] -- [R₁] -- [R₂] -- [电源]
| |
|--- [A₂] --|如图所示,电源电压恒为6V，R₁为10Ω，滑动变阻器R₂的最大阻值为20Ω，求： (1) 当滑片P在a端时，电流表的示数是多少？ (2) 当滑片P在b端时，电流表的示数是多少？
[电源] -- [R₁] -- [电流表] -- [滑动变阻器R₂] -- [电源]
|
|--- [滑片P] ---|祝你复习顺利，在考试中取得优异成绩！
