九年级物理课件：变阻器

---

幻灯片 1：封面页

探索电的“调音师”——变阻器 九年级物理《变阻器》新授课 图片： 一张舞台灯光从暗到亮变化的动态图，或者一个音量旋钮的特写图。 底部信息： 主讲人：XXX 日期：XXXX年XX月

---

幻灯片 2：引入新课——生活中的“变”

想一想，议一议

1. 舞台灯光

   • 提问： 观看视频/图片，舞台灯光的亮度为什么会发生连续变化？是谁在“控制”电流的大小？

2. 音量旋钮

   • 提问： 我们调节收音机或电视的音量时，旋转的是哪个部件？它为什么能改变声音的大小？

3. 台灯亮度

   • 提问： 有些台灯上有一个可以滑动的按钮，拨动它时，灯泡的亮度会随之改变,这又是为什么呢？

在这些现象中，都存在一个核心元件，它能够改变电路中的电流大小，这个神奇的元件就是——变阻器。

---

幻灯片 3：复习回顾——电阻

知识铺垫：什么是电阻？

• 定义： 导体对电流的阻碍作用叫做电阻。
• 符号： R
• 单位： 欧姆，简称欧，符号是 。
  • 常用单位：千欧（kΩ）、兆欧（MΩ）
  • 换算关系：1 kΩ = 1000 Ω， 1 MΩ = 1000 kΩ

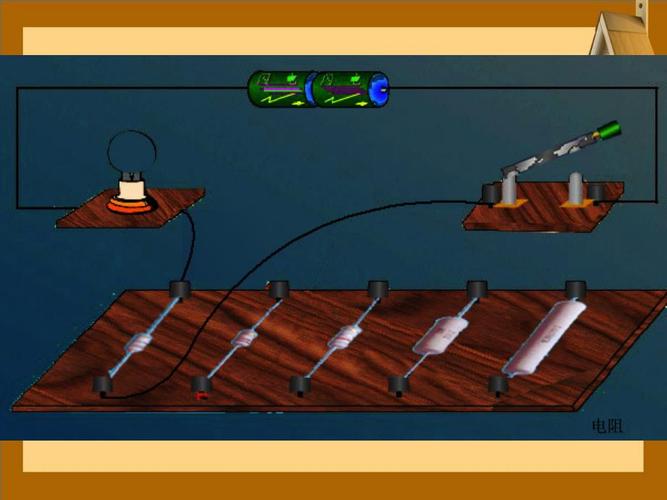

• 决定电阻大小的因素：（材料、长度、横截面积、温度）
  • 重点回顾： 当材料和横截面积相同时，导体越长，电阻越大；导体越粗，电阻越小。

过渡： 既然电阻的大小与导体的长度有关，那么我们是否可以制作一个可以方便改变长度的电阻元件，来精确控制电流呢？答案是肯定的！

---

幻灯片 4：核心概念——滑动变阻器

核心元件：滑动变阻器

• 工作原理：


  （图片来源网络，侵删）
  • 通过改变接入电路中电阻丝的长度来改变电阻。
  • （根据R与L成正比）

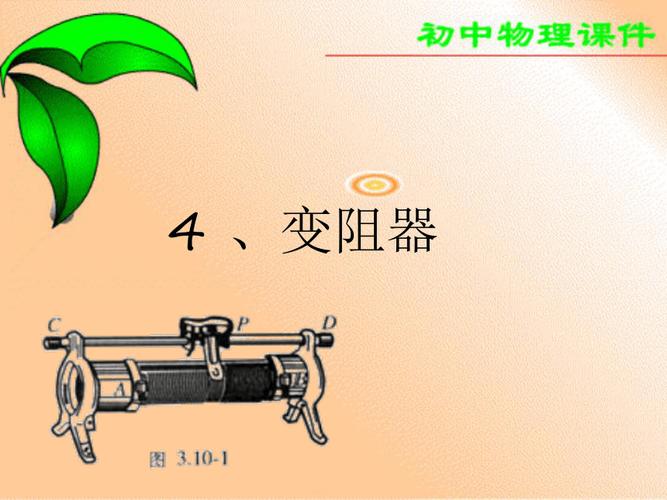

• 结构示意图与符号：

  • 结构图：
    • （一个长方形框代表瓷筒,上面画上一圈螺旋状的电阻丝）
    • 左右两端各有一个接线柱（A、B）。
    • 下方有一根金属杆。
    • 金属杆上有一个可以滑动的滑片P。
  • 电路符号：
    • （一个长方形，左侧有两条竖线代表电阻丝，右侧一条竖线代表金属杆,上方一个箭头代表滑片P可上下移动）
    • 讲解： 箭头表示滑片P的位置可以改变,从而改变接入电路的电阻。

• 铭牌数据解读：

  • 示例： "50Ω 1.5A"
  • 50Ω： 表示该滑动变阻器的最大电阻值，当滑片移到离接入接线柱最远端时，电阻为50Ω。
  • 5A： 表示该滑动变阻器允许通过的最大电流值，超过这个值,变阻器可能会烧坏。

---

幻灯片 5：探究实验——滑动变阻器的连接方法

** 动手动脑：如何连接滑动变阻器？

实验目的： 探究滑动变阻器有几种正确的接法,以及它们如何改变电流。

实验器材： 电源、开关、灯泡、电流表、滑动变阻器、导线若干。

猜想与假设：

• 滑动变阻器有四个接线柱，我们任意取两个接入电路，共有6种接法,哪些是有效的？

实验过程与现象记录：

连接方式 (一上一下)	滑片P移动方向	电流表示数变化	灯泡亮度变化	接入电阻丝长度变化
A 和 C (D)	向右	变小	变暗	变长
A 和 C (D)	向左	变大	变亮	变短
B 和 C (D)	向右	变大	变亮	变短
B 和 C (D)	向左	变小	变暗	变长
A 和 B	任意方向	不变	不变	不变 (相当于接入定值电阻)
C 和 D	任意方向	不变	不变	不变 (相当于接入一根导线，R=0)

实验结论：

1. 正确接法： 必须遵循“一上一下”的原则。
2. 分析方法：
   • 看下： 分析下方的接线柱（C或D）接入的是哪一部分电阻丝。
   • 看上： 上方的两个接线柱（A和B）在金属杆上，相当于一点,电流不经电阻丝直接通过。
   • 关键： 接入电路的电阻丝是“滑片P到下方接线柱之间的那部分”。
3. 变阻规律：
   • 滑片P远离下方接线柱 → 接入电阻丝变长 → 电阻R变大 → 电流I变小。
   • 滑片P靠近下方接线柱 → 接入电阻丝变短 → 电阻R变小 → 电流I变大。

---

幻灯片 6：滑动变阻器的连接技巧

连接口诀与技巧

• 口诀： “一上一下，近小远大”

  • 一上一下： 指连接方式。
  • 近小远大： 指滑片移动效果，滑片P靠近下方接线柱时，接入电阻变小；滑片P远离下方接线柱时，接入电阻变大。

• 判断练习：

  • 情景1： 接线柱A和D接入电路，要使灯泡变亮，滑片P应向左移动。
    • 分析： 接入的是AP部分，P向左移，AP变短，R变小,灯变亮。
  • 情景2： 接线柱B和C接入电路，要使电流表示数变小，滑片P应向右移动。
    • 分析： 接入的是BP部分，P向右移，BP变长，R变大,I变小。

---

幻灯片 7：其他变阻器简介

变阻器的“家族成员” 滑动变阻器只是变阻器的一种，根据不同用途,还有其他类型：

• 电阻箱：

  • 特点： 可以读出连入电路的具体阻值。
  • 结构： 由多个定值电阻通过旋钮（或插塞）串联而成。
  • 符号： （长方形框外加一个内部带“×”的圆圈）
  • 使用： 调节旋钮，将各个电阻“串联”或“断开”,从而得到需要的总电阻。
  • 图片： 旋钮式电阻箱和插塞式电阻箱的图片。

• 电位器：

  • 特点： 通常是小型滑动变阻器,用在电子产品中。
  • 应用： 音量开关、亮度调节、游戏手柄摇杆等。
  • 图片： 音量电位器的实物图和剖面图。

---

幻灯片 8：典型例题分析

** 学以致用：例题精讲

例题1 (电路分析)： 如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，电流表的示数将如何变化？灯泡的亮度将如何变化？ (图中为滑动变阻器与灯泡串联，接线柱为A和C)

解题思路：

1. 识别连接： “一上一下”,接的是A和C。
2. 分析接入部分： 接入电路的是AP部分电阻丝。
3. 判断变化： 滑片P向右移动，AP部分变长。
4. 推导结论：
   • 电阻丝变长 → 总电阻R变大。
   • 根据I = U/R，U不变，R变大 → 电流I变小。
   • 电流变小 → 灯泡的实际功率P = I²R变小 → 灯泡变暗。

答案： 电流表示数变小,灯泡变暗。

---

幻灯片 9：典型例题分析 (续)

例题2 (故障判断)： 小明连接了一个电路，用滑动变阻器控制灯泡的亮度，但无论怎样移动滑片，灯泡的亮度都不改变,请分析可能的原因。

分析与解答： 这种情况说明滑动变阻器没有起到改变电阻的作用，根据我们之前的实验结论,可能的原因是：

1. 连接错误： 将滑动变阻器的两个上方接线柱（A和B）同时接入电路，整个电阻丝被金属杆短路，接入电路的电阻为0,相当于一根导线。
2. 连接错误： 将滑动变阻器的两个下方接线柱（C和D）同时接入电路，接入的是整个电阻丝，相当于一个定值电阻,其阻值无法改变。
3. 元件损坏： 滑动变阻器内部的金属杆或电阻丝可能发生断路。

---

幻灯片 10：课堂小结

本节课我们学到了什么？

1. 一个原理： 滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。
2. 一种接法： 必须遵循“一上一下”的连接原则。
3. 一个规律： 滑片P远离下方接线柱，电阻变大，电流变小；滑片P靠近下方接线柱，电阻变小，电流变大。
4. 两种兄弟：
   • 滑动变阻器： 能连续改变电阻,但不能读数。
   • 电阻箱： 能读出电阻值，但改变是跳跃的。
5. 一个口诀： “一上一下，近小远大”。

---

幻灯片 11：课堂练习与作业

** 巩固提升

课堂练习：

1. 滑动变阻器是通过改变接入电路中_____来改变电阻的。
2. 某滑动变阻器铭牌上标有“20Ω 1A”字样，则它的最大电阻值是，允许通过的最大电流是。
3. 如图，若将变阻器的A、D接线柱接入电路，当滑片P向左移动时，灯泡亮度将_____。（填“变亮”、“变暗”或“不变”）

课后作业：

1. 完成课本对应章节的练习题。
2. 思考：如果将滑动变阻器与电压表并联，会发生什么现象？为什么？
3. 预习下一节《欧姆定律》。

---

幻灯片 12：结束页

谢谢观看！ 探索科学，永无止境！ 图片： 一张宇宙星图或科学探索相关的图片。

---
