第一部分：电路的基础构成

电路与电路图

电路: 把电源、用电器、开关用导线连接起来组成的电流路径。
- 一个完整的电路必须满足： 通路（处处连通）。
- 三种状态：
  1. 通路: 电路接通，有电流通过，用电器正常工作。
  2. 断路（开路）: 电路某处断开，没有电流通过，用电器不工作。
  3. 短路: 电源两极被导线直接连接起来。这是绝对不允许的！ 因为电流会非常大，可能烧坏电源，甚至引起火灾。
电路元件符号： 这是画电路图的“语言”，必须牢记。
（图片来源网络，侵删）
- 电源：
- 开关：
- 电灯：
- 电动机：
- 电铃：
- 交叉相连的导线：
- 交叉不相连的导线：
电路图: 用统一规定的符号表示电路连接情况的图。
- 画电路图的要求：
  1. 使用统一规定的符号。
  2. 导线横平竖直,拐角处成直角。
  3. 元件布局均匀,位置合理，不能画在拐角处。
  4. 整个电路图呈矩形,有开关的电路，开关通常是断开的。

第二部分：核心概念——电流、电压、电阻

这三个是电学的三个基本物理量,是分析电路的关键。

电流

定义: 电荷的定向移动形成电流。规定：正电荷定向移动的方向为电流的方向。
符号: I
单位: 安培，简称安，符号 A，常用单位还有毫安、微安。
- 换算关系：1A = 1000mA，1mA = 1000μA
电流表: 测量电流的仪表。
- 符号: ①
- 使用规则（“三要两不”）：
  1. 要串联： 必须串联在被测电路中。
  2. 要正进负出： 电流从“+”接线柱流入，从“-”接线柱流出。
  3. 要选择合适量程： 被测电流不能超过电流表的量程。如果不能预先估计，应先用大量程试触。
  4. 不允许不经过用电器直接接在电源两极： 这相当于将电流表短路，会烧坏电流表和电源。
  5. 不允许直接并联在电源两极或用电器两端： 这会因分流过大而烧坏电流表。

电压

定义: 电压是使电路中形成电流的原因，电源是提供电压的装置。
- 类比理解： 水压是使水在管中流动的原因，电压是使电荷在电路中定向移动的原因。
符号: U
单位: 伏特，简称伏，符号 V，常用单位还有千伏、毫伏。
- 换算关系：1kV = 1000V，1V = 1000mV
常见的电压值：
- 一节干电池电压：5V
- 家庭电路电压：220V
- 对人体安全的电压：不高于 36V
电压表: 测量电压的仪表。
- 符号: Ⅴ
- 使用规则（“三要两不”）：
  1. 要并联： 必须并联在被测电路（或用电器）两端。
  2. 要正进负出： 电流从“+”接线柱流入，从“-”接线柱流出。
  3. 要选择合适量程： 被测电压不能超过电压表的量程。
  4. 不允许不经过用电器直接接在电源两极： 可以！测量电源电压时，电压表就是直接接在电源两极的。
  5. 不允许串联在电路中： 电压表内阻极大，串联在电路中会使电路中几乎没有电流，用电器不工作。

电阻

定义: 导体对电流的阻碍作用。
- 注意： 电阻是导体本身的一种属性，与它两端的电压和通过的电流无关。
符号: R
单位: 欧姆，简称欧，符号，常用单位还有千欧、兆欧。
- 换算关系：1MΩ = 1000kΩ，1kΩ = 1000Ω
决定电阻大小的因素（导体自身属性）：
1. 材料： 不同材料的导体，电阻一般不同。
2. 长度： 在材料和横截面积相同时，长度越长，电阻越大。
3. 横截面积： 在材料和长度相同时，横截面积越大，电阻越小。
4. 温度： 对大多数导体而言，温度越高，电阻越大。

第三部分：电路的两种基本连接方式

串联电路

连接方式: 用电器首尾相连，然后接入电路中。
特点:
1. 电流路径只有一条。
2. 开关控制所有用电器。 （一个开关控制全电路）
3. 各用电器互相影响。 （一个用电器坏了，其他所有用电器都不能工作）
4. 电压分配: 电路总电压等于各部分电压之和。U = U₁ + U₂ + ...
5. 电流处处相等。 I = I₁ = I₂ = ...
6. 总电阻等于各电阻之和。 R = R₁ + R₂ + ... (相当于导体变长)

并联电路

连接方式: 用电器并列地连接在电路两点之间。
特点:
1. 电流路径有多条。
2. 干路开关控制所有用电器，支路开关只控制本支路用电器。
3. 各用电器互不影响。 （一个用电器坏了，其他支路的用电器仍能工作）
4. 电压分配: 各支路两端的电压相等，都等于电源电压。U = U₁ = U₂ = ...
5. 电流关系: 干路电流等于各支路电流之和。I = I₁ + I₂ + ...
6. 总电阻的倒数等于各支路电阻倒数之和。 1/R = 1/R₁ + 1/R₂ + ... (相当于导体变粗)

特征	串联电路	并联电路
连接方式	首尾相连	并列连接
电流路径	一条	多条
电流关系	`I = I₁ = I₂`	`I = I₁ + I₂`
电压关系	`U = U₁ + U₂`	`U = U₁ = U₂`
电阻关系	`R = R₁ + R₂`	`1/R = 1/R₁ + 1/R₂`
开关作用	总开关控制所有	干路开关控制所有，支路开关控制本支路
用电器影响	互相影响	互不影响

第四部分：欧姆定律

这是整个电学部分的核心和基石,是分析直流电路的“万能钥匙”。

导体中的电流，与导体两端的电压成正比，与导体的电阻成反比。
（图片来源网络，侵删）
公式: I = U / R
- I - 电流 (A)
- U - 电压 (V)
- R - 电阻 (Ω)
变形公式:
- U = IR (求电压)
- R = U / I (求电阻，注意： 这只是计算电阻的公式，电阻本身与U、I无关)
欧姆定律在串并联电路中的应用：
- 串联电路:
  - I = I₁ = I₂ = U / (R₁ + R₂)
  - 电压分配: U₁ / U₂ = R₁ / R₂ (串联电路中，电压的分配与电阻成正比)
- 并联电路:
  - U = U₁ = U₂
  - 电流分配: I₁ / I₂ = R₂ / R₁ (并联电路中，电流的分配与电阻成反比)

第五部分：电功与电功率

电功

定义: 电流所做的功，电流做功的过程，就是电能转化为其他形式能的过程。
公式:
- 基本公式: W = UIt (普适)
- 结合欧姆定律推导:
  - W = I²Rt (适用于纯电阻电路)
  - W = (U² / R)t (适用于纯电阻电路)
单位: 焦耳，符号 J，常用单位：千瓦时，俗称“度”，符号 kW·h。
- 换算关系：1 kW·h = 3.6 × 10⁶ J
测量: 电能表（电度表）

电功率

定义: 电流在单位时间内所做的功，表示电流做功的快慢。
公式:
- 基本公式: P = W / t
- 结合基本公式推导: P = UI (普适)
- 结合欧姆定律推导:
  - P = I²R (适用于纯电阻电路)
  - P = U² / R (适用于纯电阻电路)
单位: 瓦特，简称瓦，符号 W，常用单位：千瓦 kW。
- 换算关系：1kW = 1000W
额定功率与实际功率:
- 额定电压: 用电器正常工作时的电压。
- 额定功率: 用电器在额定电压下的功率。（是一个固定值，由用电器自身决定）
- 实际电压: 用电器实际工作时的电压。
- 实际功率: 用电器在实际电压下的功率。（是一个可变值，随实际电压变化）
- 关系：
  - U实 > U额 → P实 > P额 → 用电器易损坏。
  - U实 = U额 → P实 = P额 → 用电器正常工作。
  - U实 < U额 → P实 < P额 → 用电器不能正常工作（灯光昏暗）。

第六部分：安全用电

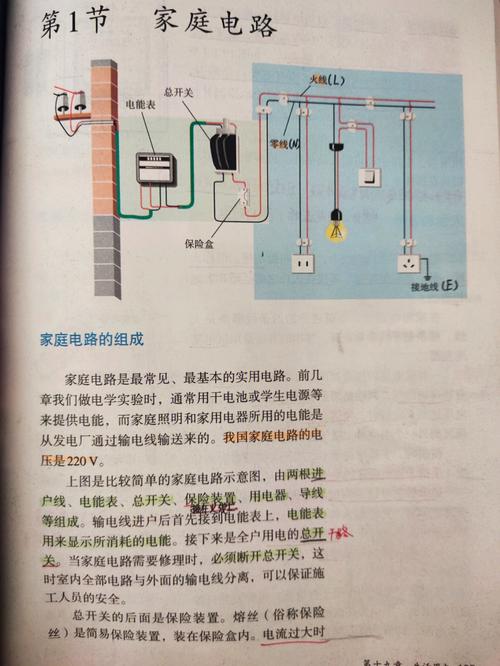

家庭电路的组成: 进户线 → 电能表 → 总开关 → 保险装置（空气开关）→ 用电器、插座。
火线与零线:
- 火线: 与大地之间有 220V 电压。接触火线会触电。
- 零线: 与大地之间电压为 0V。
- 试电笔: 用来辨别火线和零线，使用时，手要接触笔尾的金属体，笔尖接触导线，氖管发光的是火线。
保险装置:
- 保险丝: 由电阻率大、熔点低的铅锑合金制成，当电流过大时，根据 Q = I²Rt，它会产生大量热量，温度升高达到熔点而熔断，自动切断电路。
- 空气开关: 当电流过大时，电磁铁的磁性增强，吸引衔铁，使开关自动断开。
触电与急救:
- 触电形式: 人体直接或间接接触火线，并与大地或零线构成通路。
- 急救原则: 先切断电源，再进行抢救！
