下面我将按照“核心考点”、“作图规范”、“典型例题”和“易错点提醒”四个部分,为你系统地梳理八年级下册物理的作图题。

核心考点

八年级下册物理作图题主要围绕以下几个核心知识点展开：

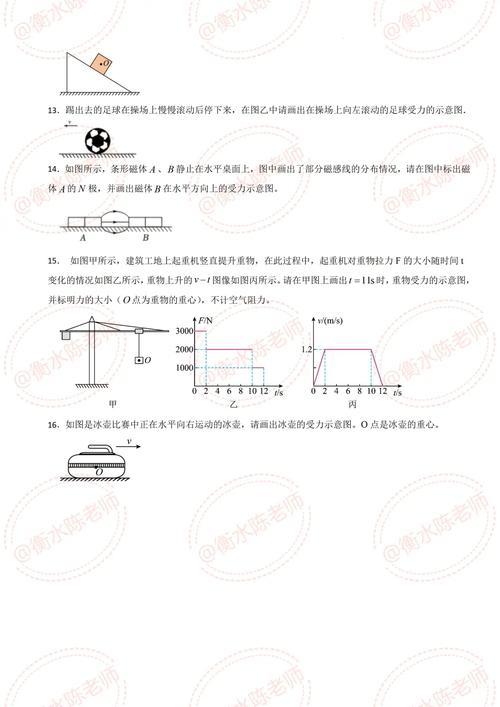

（图片来源网络，侵删）

力的示意图：这是最基础也是最重要的作图,贯穿整个力学部分。
- 重力：方向总是竖直向下。
- 支持力/压力：方向总是垂直于接触面，指向被支持/被压的物体。
- 摩擦力：方向与物体相对运动或相对运动趋势的方向相反。
- 拉力/推力：方向沿着绳子或杆的方向，或沿着推/拉的方向。
- 浮力：方向竖直向上。
- 二力平衡：作用在同一个物体上，大小相等、方向相反、作用在同一直线上。
杠杆：
- 五要素作图：明确标出支点、动力、阻力、动力臂、阻力臂。
- 最小力作图：找到最长的力臂（通常是从支点到动力作用点间的距离）,然后作垂直于最长力臂的力。
滑轮组：
- 组装滑轮组：根据要求（省力最多、改变力的方向等）确定绳子起点和绕线方式。
- 绕线规则：奇数股绳子从动滑轮钩子开始绕,偶数股绳子从定滑轮钩子开始绕。
光的折射（有时会与力学结合，但更常出现在光学部分）：
（图片来源网络，侵删）
- 光从空气斜射入水或其他介质中,折射角小于入射角。
- 光从水或其他介质斜射入空气中,折射角大于入射角。
- 折射光线和入射光线分居法线两侧。

无论哪种作图，都必须遵守以下基本规范,否则会被扣分：

明确受力物体：所有力都必须画在同一个物体上。
作用点要找准：
- 重力画在物体的重心上。
- 其他力画在受力点上（如接触点）。
- 如果物体不能看作质点，作用点要画准；如果可以看作质点,通常画在物体的几何中心。
箭头要规范：
- 箭头要画在线段的末端,表示力的方向。
- 箭头不能超过线段的末端。
线段要标度：
- 必须画出力的标度（用一段长度表示多少牛的力）。
- 所有力的大小都要按照这个标度来画,力求准确。
- 如果同一个图中有多个力,通常用同一个标度。
符号要标注：
- 在箭头旁用大写字母标出力的名称，如 G、F、N、f。
- 在杠杆作图中，要标出 O（支点）、L1（动力臂）、L2（阻力臂） 等。
虚线实线要分清：
- 力臂、辅助线（如法线）必须用虚线表示。
- 力、光线等用实线表示。
滑轮组绕线：
- 绳子要画实线。
- 绳子与滑轮轮缘要相切,不能穿过滑轮的内部。
- 最后用箭头标出拉力 F 的方向。

例题1：静止在斜面上的木块 画出木块受到的重力、支持力和摩擦力的示意图。

解析与作图步骤：

确定受力物体：木块。
分析受力：
- 重力：方向竖直向下,作用点在木块重心。
- 支持力：方向垂直于斜面向上,作用点在木块与斜面的接触面。
- 摩擦力：方向与物体相对运动趋势方向相反，木块有向下滑的趋势，所以摩擦力方向沿斜面向上,作用点在接触面。
画出标度：假设标度为：一段长度 = 2N。
按标度画图：
- 重力最大,画最长的线段。
- 支持力和摩擦力按比例画出。
标注符号：在箭头旁标上 G、N、f。

【正确作图】

（图片来源网络，侵删）

(图示说明：G竖直向下，N垂直斜面向上，f沿斜面向上，三个力作用点可以画在重心处，大小按标度比例画出。)

例题2：最小动力作图 如图，用一根硬棒撬动一块大石头，O为支点，请在图中画出在A点用最省力的方式撬动石头时，所施加的最小动力 F 的示意图，并画出其对应的动力臂 L₁。

解析与作图步骤：

找到最长力臂：根据杠杆平衡原理，当动力臂最长时，动力最小，最长力臂是从支点 O 到动力作用点 A 的距离，即线段 OA。
画动力臂：连接支点 O 和动力作用点 A，画出线段 OA，因为力臂是支点到力的作用线的距离，OA 就是动力臂 L₁，用虚线表示，并在旁边标上 L₁。
画最小动力：过动力作用点 A，作一条垂直于最长力臂 OA 的直线，这条直线就是动力的作用线，用实线画出线段，并在线段末端画上箭头表示方向，箭头方向应使杠杆绕 O 点顺时针转动，在箭头旁标上 F。

【正确作图】

(图示说明：L₁是虚线，连接O和A，F是实线，与OA垂直，箭头方向向下。)

例题3：滑轮组组装 要求用一根绳子和一个滑轮组，站在地面上的人能向下拉绳，将重物提升，且最省力,请画出滑轮组的绕线方法。

解析与作图步骤：

确定承担重物绳子的股数 n：要最省力，需要 n 最大，不计动滑轮重和摩擦，拉力 F = G物 / n，通常题目中会给出一个滑轮（一个动滑轮，一个定滑轮），最多可以有 n=3 股绳子承担物重。
确定绳子起点：因为 n=3 是奇数，所以绳子应从动滑轮的钩子开始绕。
按照“偶定奇动”规则绕线：
- 将绳子固定在动滑轮的钩子上。
- 向上绕过定滑轮。
- 向下绕过动滑轮。
- 再向上绕过定滑轮。
- 绳子的自由端（手拉的一端）从定滑轮引出,方向朝下。
检查：数一下承担物重的绳子股数，确保是3股，用箭头标出拉力 F 的方向。

【正确作图】

(图示说明：绳子从动滑轮开始，依次绕过定滑轮、动滑轮、定滑轮，最后自由端向下。)

力的作用点画错：比如把支持力画成了重心,把重力画在了接触面上。
力的方向判断错误：特别是摩擦力的方向，容易混淆“相对运动”和“相对运动趋势”，摩擦力总是“阻碍”相对运动。
力臂画错：
- 没有从支点向力的作用线作垂线。
- 把力的作用线当成了力臂。
- 忘记用虚线画力臂。
滑轮组绕线不规范：
- 绳子穿过滑轮内部,而不是绕在轮缘上。
- 绕线顺序错误，导致绳子股数不对或无法实现省力/改变方向的要求。
- 忘记画拉力 F 的箭头。
忘记画标度：这是最容易被忽略也最容易扣分的地方,一定要记得画力的标度！
