沪科版九年级物理电路核心知识点有哪些？

第一部分：核心知识点梳理

第一章：电路的基本概念

1. 电荷

   • 两种电荷：正电荷（如质子）、负电荷（如电子）。
   • 电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引。
   • 电荷量：电荷的多少，单位是库仑。
   • 摩擦起电：摩擦只是电荷的转移，不是创造了电荷，得到电子的物体带负电，失去电子的物体带正电。

2. 电路与电路元件


   （图片来源网络，侵删）
   • 电路：用导线把电源、用电器、开关等连接起来组成的电流路径。
   • 电路的三种状态：
     • 通路：处处连通的电路，电路中有电流。
     • 断路（开路）：某处断开的电路，电路中无电流。
     • 短路：电源两极被导线直接连通，电流不经过任何用电器。短路会烧毁电源，绝对要避免！
   • 电路元件：
     • 电源：提供电压的装置，如电池、发电机，它是电路中持续电流形成的原因。
     • 用电器：消耗电能的装置，如灯泡、电动机。
     • 开关：控制电路的通断。
     • 导线：连接电路，输送电能。

3. 电路图

   • 用统一规定的符号来表示电路连接的图。
   • 常用电路元件符号：
     • 电源：
     • 电灯：
     • 开关：
     • 电流表：
     • 电压表：
     • 电阻/定值电阻：
     • 滑动变阻器：

4. 电流

   • 定义：电荷的定向移动形成电流。
   • 方向：物理学规定，正电荷定向移动的方向为电流方向，在金属导体中，自由电子是移动的电荷，其移动方向与电流方向相反。
   • 单位：安培，简称安，符号 A，常用单位还有毫安、微安。
   • 电流表：测量电路中电流的仪表。
     • 使用规则：
       1. 串联：必须串联在被测电路中。
       2. 正进负出：电流从“+”接线柱流入，从“-”接线柱流出。
       3. 选择量程：被测电流不能超过电流表的量程，无法估测时，先用大量程试触。
       4. 禁止直接连电源：电流表内阻很小，相当于一根导线，绝对不允许不经过用电器直接接在电源两极上，会造成短路。

5. 电压

   • 作用：使电路中产生电流的原因，是电源提供的“推动力”。
   • 单位：伏特，简称伏，符号 V，常用单位还有千伏、毫伏。
   • 电压表：测量电路中某两点间电压的仪表。
     • 使用规则：
       1. 并联：必须并联在被测电路（或用电器）两端。
       2. 正进负出：电流从“+”接线柱流入，从“-”接线柱流出。
       3. 选择量程：被测电压不能超过电压表的量程，无法估测时，先用大量程试触。
       4. 可以直接连电源：电压表内阻很大，可以直接接在电源两极上，测量的是电源电压。

6. 电阻


   （图片来源网络，侵删）
   • 定义：导体对电流的阻碍作用。
   • 单位：欧姆，符号 ，常用单位还有千欧、兆欧。
   • 决定电阻大小的因素（导体自身的属性）：
     • 材料：不同材料的导体，电阻一般不同。
     • 长度：在材料、横截面积相同时，长度越长，电阻越大。
     • 横截面积：在材料、长度相同时，横截面积越大，电阻越小。
     • 温度：对大多数导体而言，温度越高，电阻越大。
   • 注意：电阻是导体本身的一种属性，与导体两端的电压和通过导体的电流无关。

---

第二章：欧姆定律及其应用

1. 欧姆定律

   • 导体中的电流,与导体两端的电压成正比，与导体的电阻成反比。
   • 公式：I = U / R
     • I：电流 (A)
     • U：电压 (V)
     • R：电阻 (Ω)
   • 物理意义：揭示了电流、电压、电阻三者之间的定量关系。

2. 串联电路

   • 电路特点：用电器逐个顺次连接。
   • 电流关系：I = I₁ = I₂ （处处相等）
   • 电压关系：U = U₁ + U₂ （总电压等于各部分电压之和）
   • 电阻关系：R = R₁ + R₂ （总电阻等于各部分电阻之和，总电阻比任何一个分电阻都大）
   • 电压分配：U₁ / U₂ = R₁ / R₂ （电压与电阻成正比，分压原理）

3. 并联电路

   • 电路特点：用电器并列连接在电路两点之间。
   • 电流关系：I = I₁ + I₂ （干路电流等于各支路电流之和）
   • 电压关系：U = U₁ = U₂ （各支路两端电压相等，等于总电压）
   • 电阻关系：1/R = 1/R₁ + 1/R₂ （总电阻的倒数等于各支路电阻倒数之和，总电阻比任何一个支路电阻都小）
     • 两个电阻并联时,总电阻可简化为：R = (R₁ × R₂) / (R₁ + R₂)
   • 电流分配：I₁ / I₂ = R₂ / R₁ （电流与电阻成反比，分流原理）

---

第三章：电功与电功率

1. 电功


   （图片来源网络，侵删）
   • 定义：电流所做的功，表示消耗电能的多少。
   • 公式：
     • W = UIt （普适公式）
     • 结合欧姆定律推导：W = I²Rt, W = (U²/R)t （只适用于纯电阻电路，如电灯、电热器等）
   • 单位：焦耳，符号 J，常用单位千瓦时，俗称“度”，1度 = 1 kWh = 3.6 × 10⁶ J。

2. 电功率

   • 定义：电流在单位时间内所做的功，表示消耗电能的快慢。
   • 公式：
     • P = W / t （定义式）
     • P = UI （计算式，普适）
     • 结合欧姆定律推导：P = I²R, P = U²/R （只适用于纯电阻电路）
   • 单位：瓦特，简称瓦，符号 W，常用单位还有千瓦。

3. 额定电压与额定功率

   • 额定电压 (U额)：用电器正常工作时的电压。
   • 额定功率 (P额)：用电器在额定电压下的功率。
   • 实际电压 (U实)：用电器实际工作时的电压。
   • 实际功率 (P实)：用电器在实际电压下的功率。
   • 关系：
     • 当 U实 = U额 时，P实 = P额，用电器正常工作。
     • 当 U实 > U额 时，P实 > P额，用电器容易烧坏。
     • 当 U实 < U额 时，P实 < P额，用电器不能正常工作（灯光暗淡）。

4. 测量小灯泡的电功率

   • 实验原理：P = UI
   • 实验电路图：与“测量小灯泡电阻”的电路图相同（伏安法）。
   • 实验步骤：连接电路 -> 调节滑动变阻器，使小灯泡两端电压分别等于、高于、低于额定电压 -> 记录对应的电流和电压值 -> 计算出不同电压下的实际功率。

---

第四章：生活用电

1. 家庭电路的组成

   • 进户线：火线和零线，它们之间有 220V 的电压。
   • 电能表：测量用户消耗电能的仪表。
   • 总开关（闸刀开关）：控制整个家庭电路的通断。
   • 保险装置：
     • 保险丝：由电阻率大、熔点低的铅锑合金制成，当电流过大时，它会熔断，切断电路，起到保护作用。不能用铜丝、铁丝代替保险丝。
     • 空气开关：电流过大时，自动断开（跳闸），可手动复位。
   • 用电器：消耗电能。
   • 插座：给移动用电器供电。
   • 开关：控制灯泡等用电器，开关应与火线相连。

2. 火线与零线

   • 火线：与大地之间有220V电压，接触会造成触电。
   • 零线：与大地的电压是0V。
   • 试电笔：用来辨别火线和零线，使用时，手必须接触笔尾的金属体，氖管发光的是火线。

3. 安全用电

   • 触电：人体直接或间接接触火线，并与大地或零线构成通路。
   • 安全原则：不接触低压带电体，不靠近高压带电体。
   • 保险措施：有金属外壳的用电器，外壳要接地；安装漏电保护器。

---

第二部分：重点与难点分析

• 重点：

  1. 欧姆定律：是整个电学的核心，必须熟练掌握其公式和变形。
  2. 串、并联电路的特点：这是分析复杂电路的基础，必须牢记电流、电压、电阻的关系。
  3. 电流表和电压表的使用：这是电学实验的基本技能，规则必须记牢。
  4. 电功率的计算：区分额定功率和实际功率，并能根据不同条件选择合适的公式计算。

• 难点：

  1. 动态电路分析：当滑动变阻器的滑片移动或开关断开/闭合时，电路结构发生变化，导致电流、电压、功率也随之变化，这是综合性最强、最易出错的地方。
     • 解题思路：先判断电路是串联还是并联 -> 分析总电阻如何变化 -> 根据欧姆定律判断总电流如何变化 -> 根据串并联特点判断各部分电压、电流的变化。

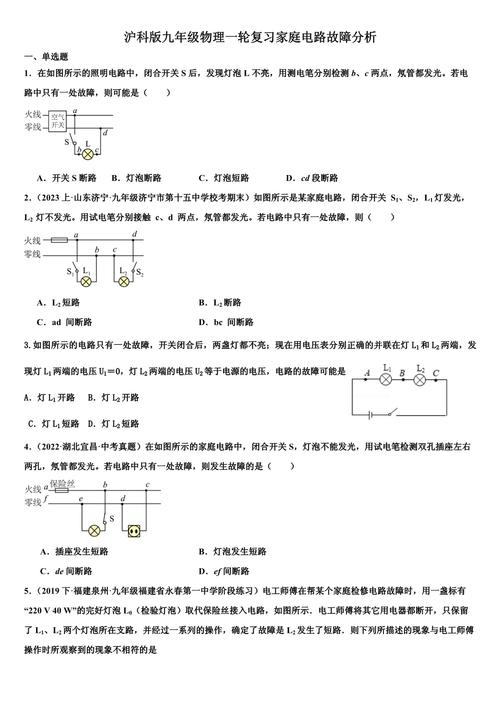

  2. 电路故障分析：判断电路中是断路还是短路，以及故障发生的位置。
     • 判断方法：用电压表或电流表逐段测量，或根据灯泡、电流表的示数变化情况来判断。
  3. 公式选择：在计算电功和电功率时，要根据题目条件（是否已知U, I, R）和电路性质（是否为纯电阻电路）选择最合适的公式。

---

第三部分：学习方法与建议

1. 重视基础，理解概念：不要死记硬背，要理解每个物理量的定义、单位和物理意义，理解了电压是形成电流的原因，就能明白为什么电压表要并联在用电器两端。
2. 画图辅助，化繁为简：遇到复杂的电路题，先画出规范的电路图，对于动态电路，可以画出不同状态下的简化电路图，有助于分析。
3. 对比记忆，掌握异同：将串联电路和并联电路的特点进行对比记忆，可以制作表格，一目了然。
4. 多做练习，总结规律：特别是针对动态电路分析和故障分析这类难题，要进行专项练习，做完题后要反思总结，找出自己的薄弱点和常见的思维误区。
5. 联系生活，学以致用：将学到的知识与生活中的电器、家庭电路联系起来，比如观察家中的灯泡、开关、插座是如何连接的，这能加深你的理解。
6. 重视实验，掌握方法：电学实验是物理学习的重要组成部分，要理解实验原理、步骤、器材选择和数据处理方法，特别是“伏安法测电阻”和“测量小灯泡功率”这两个经典实验。

希望这份详细的梳理能帮助你更好地学习沪科版九年级物理的电路部分！祝你学习进步！
