核心实验概览

九年级电学实验主要围绕以下几个核心展开：

实验名称	核心目的	核心器材	关键电路图	核心结论/公式
探究电流与电压、电阻的关系	探究欧姆定律	电源、开关、电流表、电压表、滑动变阻器、定值电阻、导线	串联电路	欧姆定律：I = U / R 电阻一定时，电流与电压成正比。电压一定时，电流与电阻成反比。
测量小灯泡的电功率	测量用电器的实际功率	电源、开关、电流表、电压表、滑动变阻器、小灯泡、导线	串联电路	P = UI 分为三种情况：U实 > U额 (P实 > P额, 灯泡亮), U实 = U额 (P实 = P额, 灯泡正常发光), U实 < U额 (P实 < P额, 灯泡暗)。
测量定值电阻的阻值	用伏安法测电阻	电源、开关、电流表、电压表、滑动变阻器、定值电阻、导线	串联电路	R = U / I (伏安法测电阻) 多次测量求平均值以减小误差。
探究影响电流热效应的因素	研究电热与电流、电阻、时间的关系	两个不同阻值的电阻、电流表、温度计、煤油、烧瓶等	串联或并联电路	焦耳定律：Q = I²Rt 电流和通电时间相同时，电阻越大，产生的热量越多。电阻和通电时间相同时，电流越大，产生的热量越多。

这是所有电学实验的基础,电路图和实物图的连接必须准确。

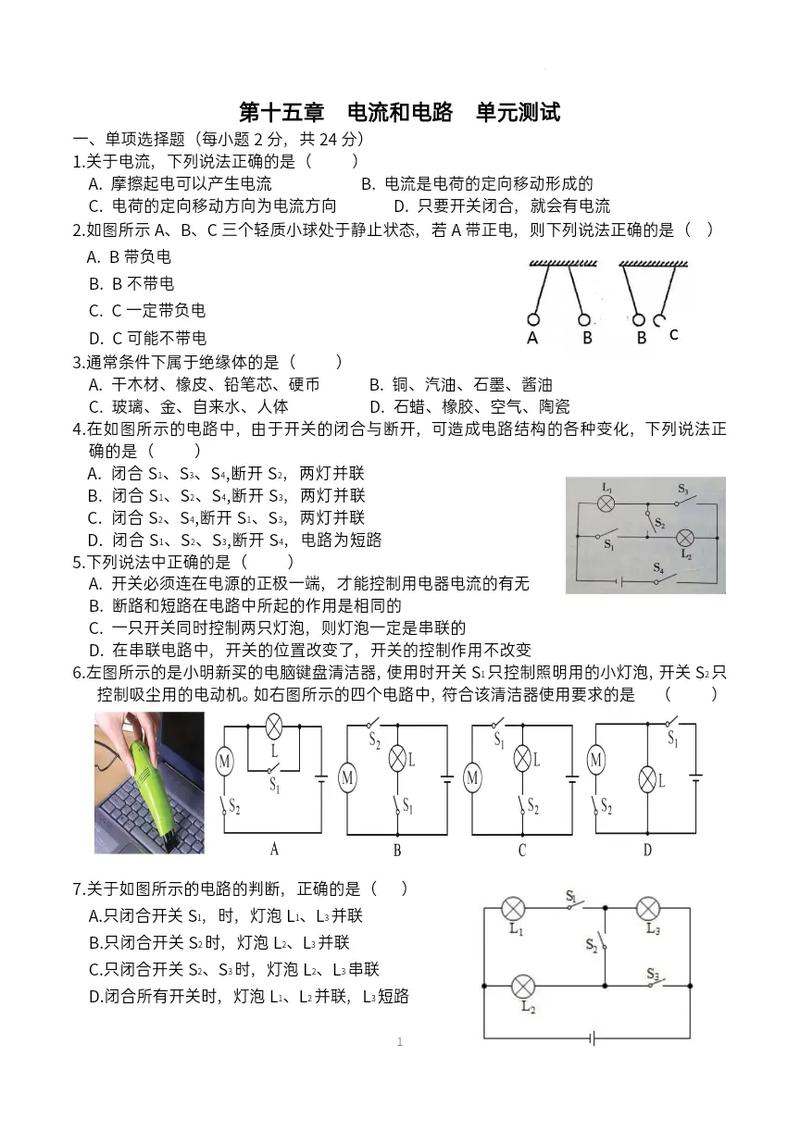

（图片来源网络，侵删）

电路图绘制要点：
1. 元件符号要规范：电流表、电压表、滑动变阻器、开关等的符号不能画错。
2. 连接方式要正确：电流表与被测部分串联，电压表与被测部分并联。
3. 滑动变阻器的“一上一下”接法：选择“一上一下”两个接线柱接入电路，才能起到改变电阻的作用。
4. 开关状态：连接电路时，开关必须处于断开状态。
5. 量程选择：在电路图中不体现，但在连接实物图时必须考虑。
实物图连接步骤（口诀）：
1. 先串后并：先连接串联部分（电源正极 -> 开关 -> 滑动变阻器 -> 定值电阻/灯泡 -> 电流表 -> 电源负极），形成一条主回路。
2. 再并电压表：最后将电压表并联在被测电阻（或灯泡）的两端。
3. 检查量程和正负接线柱：电流从“+”接线柱流入，“-”接线柱流出，选择合适的量程（若未知，先用大量程试触）。

连接电路前：开关断开，滑动变阻器滑片移至阻值最大处（保护电路）。
闭合开关前：再次检查电路，确保无误。
实验操作：
- 探究电流与电压关系：保持电阻R不变，移动滑动变阻器，改变R两端的电压，记录多组U和I。
- 探究电流与电阻关系：保持电阻R两端的电压U不变，换用不同阻值的电阻R，调节滑动变阻器，使电压表示数不变，记录多组R和I。
- 测量电阻/电功率：移动滑动变阻器，使灯泡（或电阻）两端的电压分别为低于、等于、高于额定值的三种情况，分别记录对应的电流和电压值。
实验结束：先断开开关，再整理器材。

这是电学实验的难点,也是高频考点，故障通常表现为：灯泡不亮、电流表无示数、电压表有示数/无示数。

现象	可能原因	判断方法
灯泡不亮，电流表无示数，电压表无示数	① 电源没电 ② 开关接触不良 ③ 整个电路某处断路（从电源到用电器）	检查电源、开关、导线连接是否完好。
灯泡不亮，电流表无示数，电压表有示数	电压表并联部分断路（最常见）	电压表有示数，说明从电源到电压表“+”接线柱、从电压表“-”接线柱到电源负极的电路是通的，故障点就在电压表并联的两个接线柱之间，可能是灯泡或定值电阻断路。
灯泡不亮，电流表有示数，电压表无示数	① 滑动变阻器短路（滑片接了上面两个接线柱） ② 电压表并联部分短路（灯泡被短路）	电流表有示数，说明电路是通路，电压表无示数，说明其两端没有电压差，即被短路了。
电流表指针反偏	电流表正负接线柱接反了	立即断开开关，重新连接。
电流表或电压表指针超过量程	所测电流/电压超过了所选量程	立即断开开关，先换大量程试触，若仍超量程，则需降低电源电压或更换更大量程的电表。

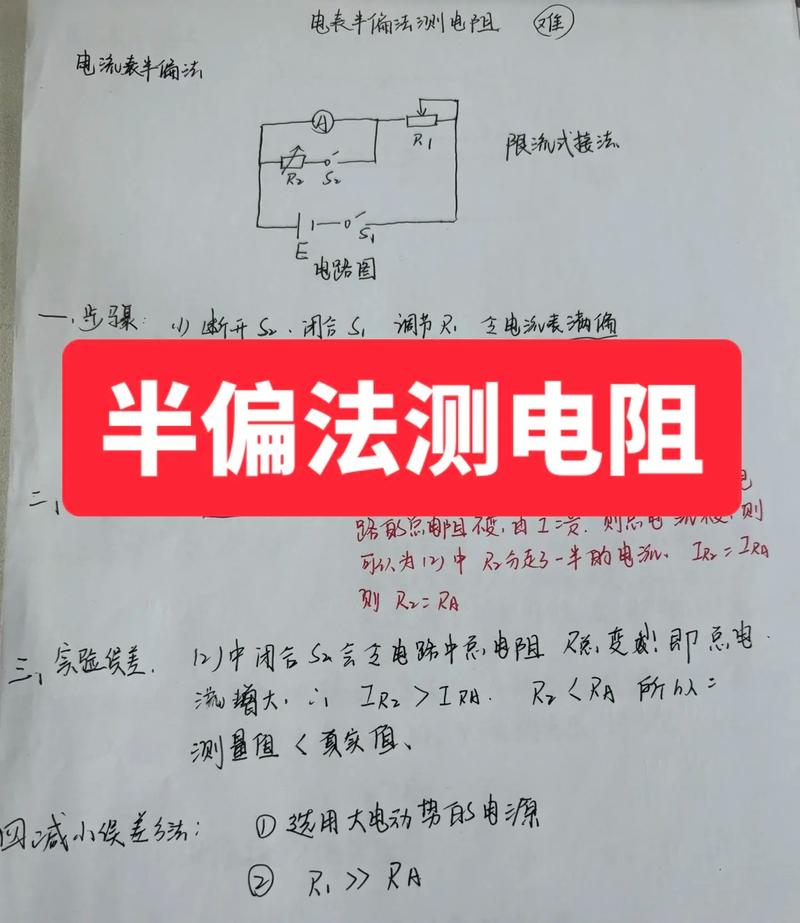

误差分析：
- 测量电阻：电流表内接法（测量值偏大，因为电流表测的是R和RA的总电流）和外接法（测量值偏小，因为电压表测的是R和RV的总电压）的系统误差。
- 偶然误差：读数估读、接触不良等，通过多次测量求平均值可以减小。
实验改进：
- 在“探究电流与电阻关系”时，换用更大阻值的电阻后，若无法保持电压不变，说明电源电压太低或滑动变阻器最大阻值太小，需要更换。
- 在“探究电热与电阻关系”时，用煤油（或水）吸热，通过温度计示数变化来反映产生热量的多少，这种方法是转换法。

** 在“测量小灯泡的电功率”实验中，小明同学选用了额定电压为2.5V的小灯泡、电压为3V的电源、电流表、电压表、滑动变阻器（“20Ω 1A”）、开关和导线若干。

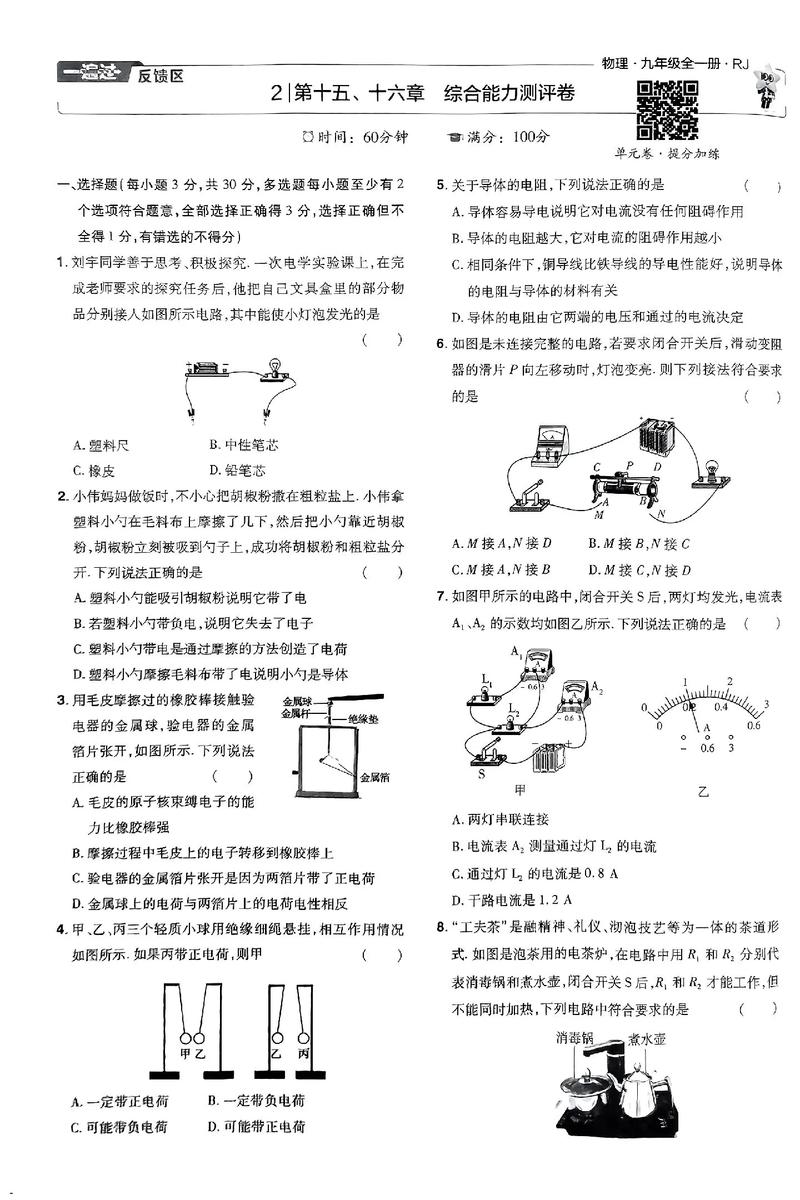

（图片来源网络，侵删）

(1) 请你用笔画线代替导线，将图甲中的实物电路连接完整，要求：滑动变阻器的滑片P向右移动时，电流表示数变小。 (此处应附有实物图，根据要求连接)

(2) 连接电路时，开关应处于__状态，闭合开关前，应将滑动变阻器的滑片移到最__（选填“左”或“右”）端。

解析：这是实验基本操作规范。
- 为了保护电路,防止短路烧坏元件，连接电路时开关必须断开。
- 为了使电路中电流最小,起到保护作用，闭合开关前，滑动变阻器的滑片应移至阻值最大处，根据要求“滑片P向右移动时，电流表示数变小”，说明滑片右移时接入电路的电阻变大，所以应该连接右下方的接线柱，滑片初始位置应在最左端。

(3) 闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电流表无示数，电压表有示数，则故障原因可能是__。

解析：这是典型的故障分析题。
- 现象分析：灯泡不亮，电流表无示数 → 电路可能是断路。
- 关键线索：电压表有示数。
- 逻辑推理：电压表有示数，说明从电源正极到电压表“+”接线柱、从电压表“-”接线柱到电源负极的电路是通的，故障点就在电压表并联的两个接线柱之间，即小灯泡处发生了断路。

(4) 排除故障后，小明移动滑片P，使电压表的示数为2.5V，此时电流表的示数如图乙所示，则小灯泡的额定功率为__W。 (此处应附有电流表表盘图，假设示数为0.2A)
