八年级物理杠杆画图题怎么画？

下面我将从核心知识、画图步骤、常见题型和实例解析四个方面,为你详细讲解如何攻克杠杆画图题。

---

核心知识（画图的基础）

在动笔之前,必须牢记杠杆的五个关键要素：

1. 杠杆: 一根在力的作用下能绕着固定点转动的硬棒。
2. 支点: 杠杆绕着转动的固定点，通常用字母 O 表示。
3. 动力: 使杠杆转动的力，通常用字母 F₁ 表示。
4. 阻力: 阻碍杠杆转动的力，通常用字母 F₂ 表示。
5. 动力臂: 从支点到动力作用线的垂直距离，用字母 l₁ 表示。
6. 阻力臂: 从支点到阻力作用线的垂直距离，用字母 l₂ 表示。

画图题的核心就是： 准确地画出杠杆，并标出这五个要素,特别是画出正确的力臂。

---

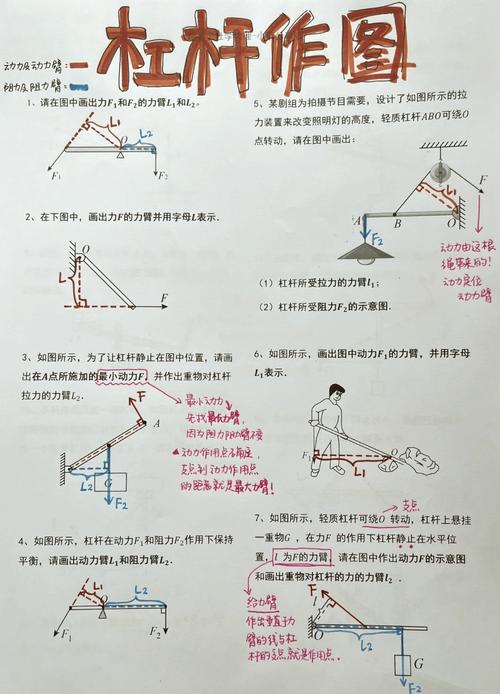

画图步骤（万能模板）

按照这个步骤来,保证不会出错：

第一步：找支点

• 观察杠杆，找到它绕着转动的固定点，用 O 标出。

第二步：画杠杆

• 用一条带箭头的粗实线表示杠杆，并在旁边标注“杠杆”二字，如果杠杆本身是弯曲的,也要画出它的实际形状。

第三步：标力和力臂

• 标力: 画出动力 F₁ 和阻力 F₂ 的示意图，注意：
  • 力的作用点要画在杠杆上。
  • 力的箭头要画在线段的末端。
  • 在箭头旁边标注 F₁ 或 F₂。
• 画力臂（最关键的一步！）:
  1. 画作用线: 从力的作用点起，沿力的方向画一条虚线（或细实线），这条线就是“力的作用线”。
  2. 画垂线: 从支点 O 向这条力的作用线画一条垂线。
  3. 标力臂: 这条垂线段就是力臂，用一条带箭头的实线段表示，并在旁边标注 l₁ 或 l₂,箭头方向从支点指向垂足。

第四步：标杠杆的转动方向（可选，但强烈建议）

• 用一个大括号 和一个弯曲的箭头，标出杠杆在动力和阻力共同作用下的转动方向,这能帮助你判断动力和阻力是否正确。

第五步：检查

• 检查五个要素（O, F₁, F₂, l₁, l₂）是否都标全了。
• 检查力臂是不是从支点到力的作用线的垂直距离,而不是直接到力的作用点。

---

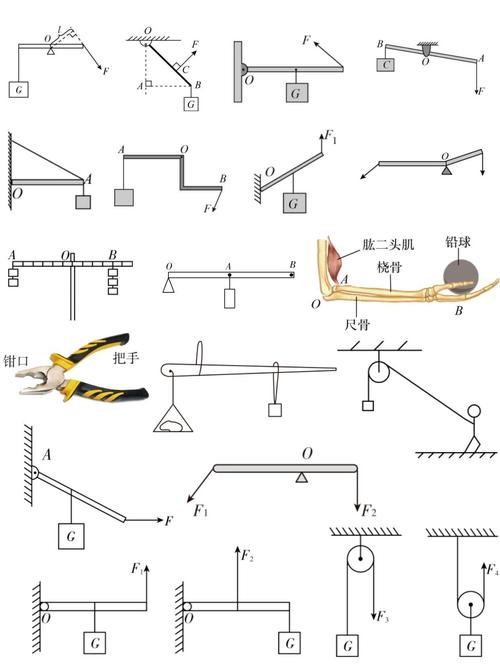

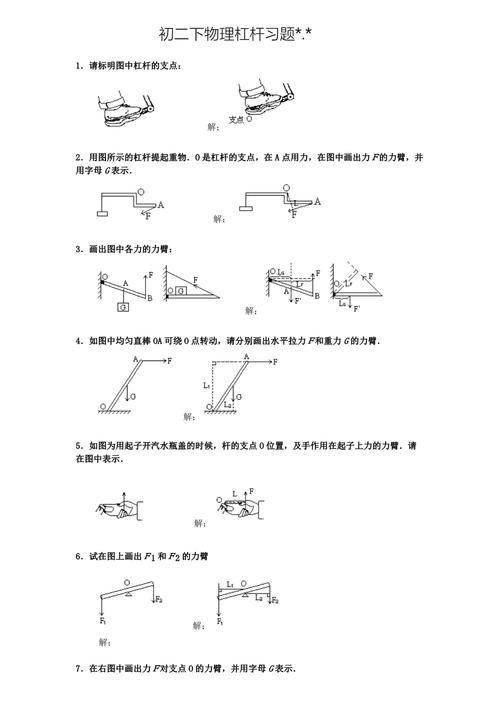

常见题型与实例解析

最基础的杠杆（撬棍）

用一根撬棍撬动一块大石头，在杠杆上画出支点、动力、阻力、动力臂和阻力臂。

解析与画图:

1. 找支点: 撬棍下面垫着的小石头就是支点，标上 O。
2. 画杠杆: 画出撬棍的示意图，标上“杠杆”。
3. 标力:
   • 动力: 人手向下压撬棍的力是动力，从手接触的点向下画箭头，标为 F₁。
   • 阻力: 石头向上顶撬棍的力是阻力，从石头接触的点向上画箭头，标为 F₂。
4. 画力臂:
   • 动力臂 l₁:
     • 从 F₁ 的作用点画一条沿 F₁ 方向的虚线（向下）。
     • 从支点 O 向这条虚线画一条垂线。
     • 标出这段垂线为 l₁。
   • 阻力臂 l₂:
     • 从 F₂ 的作用点画一条沿 F₂ 方向的虚线（向上）。
     • 从支点 O 向这条虚线画一条垂线。
     • 标出这段垂线为 l₂。
5. 标转动方向: 画出撬棍逆时针转动的方向。

最终图示:

---

省力杠杆（钳子）

如图所示，用钳子夹钉子，O 是支点，B 是阻力作用点，请在图上画出 F₁ 的力臂 l₁ 和阻力 F₂ 的示意图。

解析与画图:

1. 已知条件: 支点 O 已知，阻力作用点 B 已知。
2. 画阻力 F₂:
   • 钳子夹住钉子，钉子会向外顶钳子，F₂ 的方向是水平向右的。
   • 从点 B 沿水平向右方向画箭头，标为 F₂。
3. 画动力臂 l₁:
   • 题目要求画 F₁ 的力臂 l₁，但没有直接给出 F₁ 的作用点和方向,我们只需要画出力臂本身。
   • 从支点 O 向 F₂ 的作用线（过点 B 的水平线）画一条垂线。
   • 标出这段垂线为 l₁。
4. 补充（如果题目要求）: 如果题目还要求画出动力 F₁，F₁ 的作用点应该在手握的地方，方向是垂直于杠杆（钳子）向下或向上，且 F₁ 的力臂就是刚刚画好的 l₁。

最终图示:

---

费力杠杆（钓鱼竿）

如图所示，是钓鱼竿的示意图，O 为支点，F₁ 是动力，F₂ 是阻力，请在图中画出 F₂ 的力臂 l₂。

解析与画图:

1. 已知条件: 支点 O 已知，动力 F₁ 已知，阻力 F₂ 已知（方向向下）。
2. 画阻力臂 l₂:
   • 画作用线: 从 F₂ 的作用点（鱼接触的点）沿 F₂ 的方向（向下）画一条虚线。
   • 画垂线: 从支点 O 向这条向下的虚线画一条垂线。
   • 标力臂: 标出这段垂线为 l₂。

最终图示:

---

易错点提醒

1. 混淆“力的作用线”和“力的方向”: 画力臂时，必须先把力的作用线（沿力的方向的无限长直线）画出来，再从支点向这条线画垂线,不要直接从支点向力的箭头画线。
2. 力臂画成“点到点的连线”: 这是最常见的错误！力臂是垂直距离，不是连接支点和力作用点的线段，只有当力的方向与杠杆垂直时,力臂才恰好等于那段距离。
3. 分不清动力和阻力:
   • 动力: 通常是“我们施加的力”或“使杠杆按我们期望方向转动的力”。
   • 阻力: 通常是“物体对杠杆的力”或“阻碍我们期望转动的力”。
   • 可以通过判断转动方向来辅助记忆，在撬棍中，我们想让杠杆逆时针转动，F₁ 产生的力矩是逆时针的，而 F₂ 产生的力矩是顺时针的,它们方向相反。
4. 忘记标箭头和字母: 图的完整性非常重要,每个要素都要清晰标注。

杠杆画图题万变不离其宗，核心就是“找支点、画杠杆、标力、画垂线”，只要你按照固定的步骤，细心地画出每一个要素，特别是力臂，就能轻松应对各种题目，多练习几个不同类型的例子，熟练之后,画图题就不再是你的障碍了！
