八年级物理透镜及其应用

八年级物理：透镜及其应用

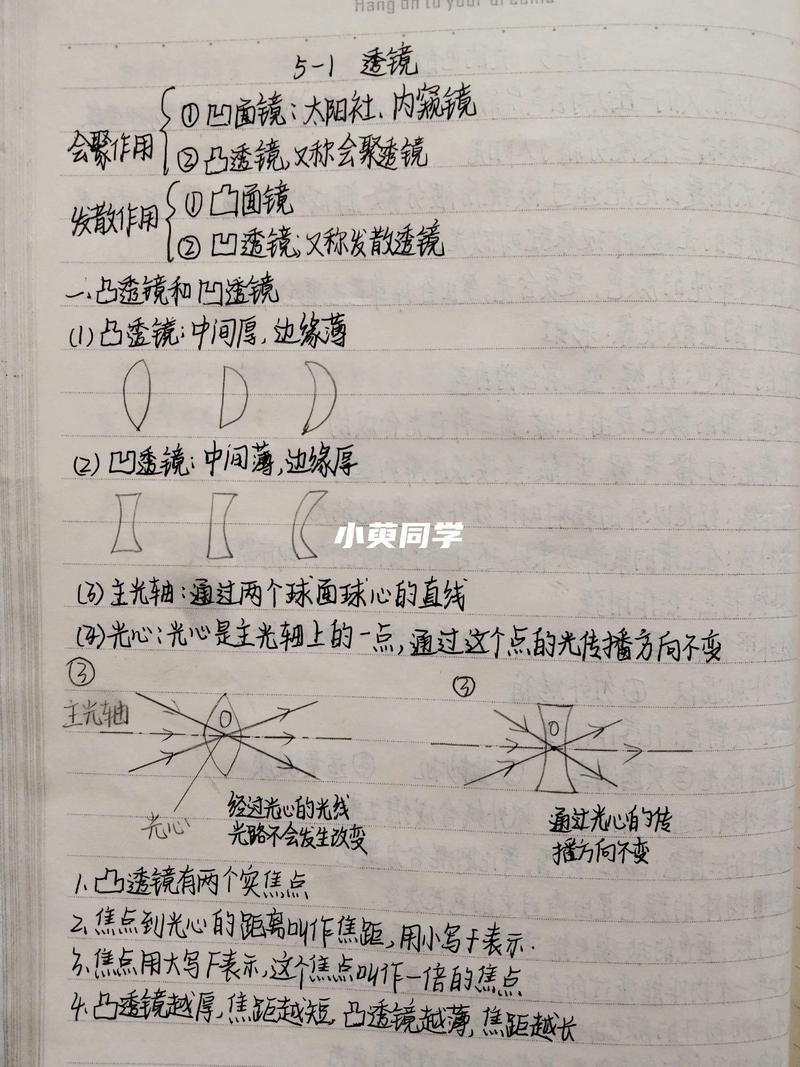

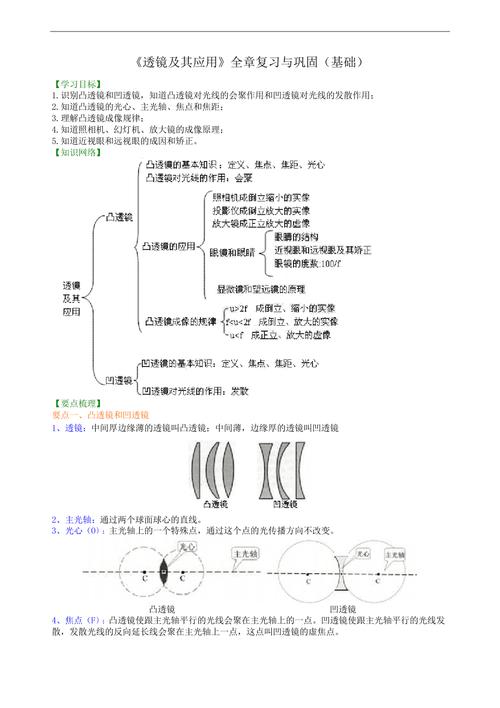

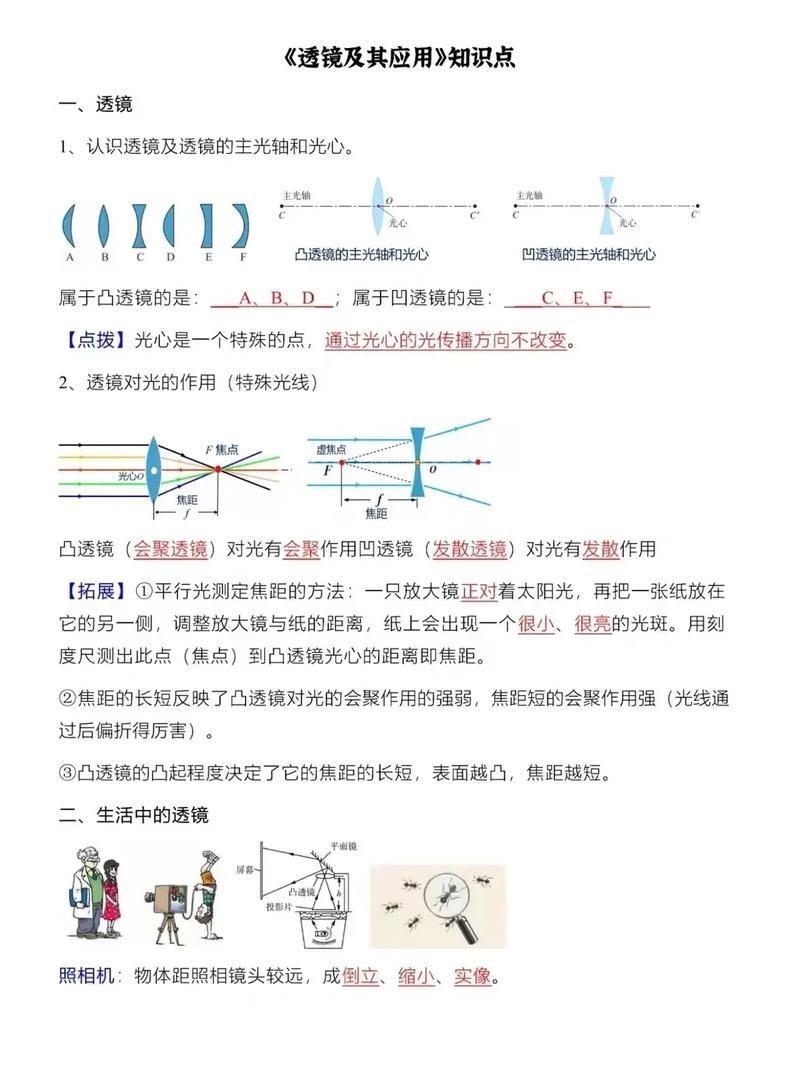

透镜的基础知识

透镜的定义 透镜是透明物质（如玻璃、水晶等）制成的光学元件，它至少有一个表面是球面的一部分。

透镜的分类

• 凸透镜：中间厚，边缘薄，对光线有会聚作用，所以也叫会聚透镜。
• 凹透镜：中间薄，边缘厚，对光线有发散作用，所以也叫发散透镜。

透镜的核心概念（几个关键名词）

• 主光轴：通过两个球面球心的直线。
• 光心：位于透镜的中心。特殊性质：通过光心的光线传播方向不改变。
• 焦点
  • 凸透镜的焦点：平行于主光轴的光线经凸透镜折射后会聚于一点，这个点叫做焦点，凸透镜有两个实焦点（F），分别位于透镜两侧。
  • 凹透镜的焦点：平行于主光轴的光线经凹透镜折射后，其反向延长线会交于一点，这个点叫做虚焦点（F），凹透镜也有两个虚焦点，分别位于透镜两侧。
• 焦距：焦点到光心的距离，用 f 表示。
  • 凸透镜的焦距 f 为正值。
  • 凹透镜的焦距 f 为负值。
  • 同一个透镜,两侧的焦距相等。

---

透镜对光线的作用

凸透镜（会聚作用）

• 三条特殊光线（作图必备）：
  1. 平行于主光轴的光线：经折射后通过另一侧的焦点。
  2. 通过焦点的光线：经折射后平行于主光轴射出。
  3. 通过光心的光线：传播方向不改变。

凹透镜（发散作用）

• 三条特殊光线（作图必备）：
  1. 平行于主光轴的光线：经折射后，其反向延长线通过同侧的虚焦点。
  2. 射向另一侧虚焦点的光线：经折射后平行于主光轴射出。
  3. 通过光心的光线：传播方向不改变。

---

凸透镜的成像规律（本章核心重点！）

凸透镜的成像情况取决于物体到凸透镜的距离（物距，u）和焦距的关系，我们可以通过一个表格来清晰地记忆：

物距	像距	像的性质	像的正倒	像的大小	应用实例
u > 2f	f < v < 2f	实像	倒立	缩小	照相机
u = 2f	v = 2f	实像	倒立	等大	/ (测焦距)
f < u < 2f	v > 2f	实像	倒立	放大	幻灯机、投影仪
u = f	v = ∞ (不成像)	不成像	/	/	平行光源
u < f	v > u (物像同侧)	虚像	正立	放大	放大镜

【记忆口诀】

• 一倍焦距分虚实：u > f 时成实像，u < f 时成虚像。
• 二倍焦距分大小：u > 2f 时成缩小的像，u < 2f 时成放大的像。
• 实像都是倒立的，虚像都是正立的。
• 物远像近像变小，物近像远像变大。 (用于动态分析，如相机调节)

---

生活中的透镜应用

照相机

• 原理：当 u > 2f 时，凸透镜成倒立、缩小的实像。
• 结构：镜头相当于一个凸透镜，胶片或数码传感器相当于光屏。
• 调节：拍摄远近不同的物体时，通过改变镜头与胶片之间的距离（像距）来使像变得清晰。物距变大，像距变小。

投影仪（幻灯机）

• 原理：当 f < u < 2f 时，凸透镜成倒立、放大的实像。
• 结构：镜头是凸透镜，投影片（物体）放在f和2f之间，屏幕（光屏）放在2f以外。
• 调节：通过改变镜头与屏幕之间的距离（像距）来使像清晰。物距变大，像距变大。
• 注意：我们看到屏幕上的像是正立的，这是因为投影仪在成像时，经过了一个平面镜的反射，使得像的方向再次颠倒，最终成正立。

放大镜

• 原理：当 u < f 时，凸透镜成正立、放大的虚像。
• 使用：把凸透镜靠近要观察的物体，透过透镜看物体。
• 注意：虚像不能用光屏承接，但可以通过眼睛看到。

---

眼睛和眼镜

眼睛

• 结构：眼睛是一个精巧的“变焦系统”，晶状体和角膜的共同作用相当于一个凸透镜，视网膜相当于光屏。
• 成像原理：u > 2f，成倒立、缩小的实像在视网膜上。
• 调节：通过睫状体的收缩和舒张，改变晶状体的厚度（焦距），从而看清远近不同的物体。

近视眼及其矫正

• 成因：晶状体太厚，或眼球前后方向太长，导致来自远处某点的光会聚在视网膜前方。
• 矫正：佩戴凹透镜制成的眼镜，凹透镜对光线有发散作用，使像点向后移动，恰好落在视网膜上。

远视眼及其矫正

• 成因：晶状体太薄，或眼球前后方向太短，导致来自近处某点的光会聚在视网膜后方。
• 矫正：佩戴凸透镜制成的眼镜，凸透镜对光线有会聚作用，使像点向前移动，恰好落在视网膜上。

---

显微镜和望远镜

显微镜

• 作用：观察微小物体。
• 结构：由两个凸透镜组成。
  • 物镜（靠近被观察物体）：焦距短，成倒立、放大的实像。
  • 目镜（靠近眼睛）：焦距长，成正立、放大的虚像。
• 成像过程：物体 → 物镜（成倒立、放大的实像） → 目镜（把实像当成“物体”，成正立、放大的虚像）。
• 总效果：像被放大了两次，最终看到的是一个倒立、放大的虚像。

望远镜

• 作用：观察远处的物体。
• 结构：也由两个凸透镜组成（以开普勒望远镜为例）。
  • 物镜（靠近被观察物体）：焦距长，成倒立、缩小的实像。
  • 目镜（靠近眼睛）：焦距短，成正立、放大的虚像。
• 成像过程：远处物体 → 物镜（成倒立、缩小的实像） → 目镜（把实像当成“物体”，成正立、放大的虚像）。
• 总效果：它并不能把物体“放大”，而是增大了视角，使我们感觉物体变近、变清楚了，最终看到的是一个倒立、缩小的虚像。

---

总结与学习方法建议

1. 抓核心：凸透镜的成像规律是本章的灵魂，必须熟练掌握，尤其是表格中的三种成像情况及其应用。
2. 用工具：利用“三条特殊光线”作图是理解和巩固透镜成像规律的最佳方法，一定要多画图。
3. 联实际：将抽象的物理知识与生活中的照相机、投影仪、眼镜等联系起来，加深理解和记忆。
4. 多比较：对比凸透镜和凹透镜的区别，对比实像和虚像的区别，对比近视眼和远视眼的成因与矫正方法。
5. 记口诀：利用“一倍焦距分虚实，二倍焦距分大小”等口诀帮助记忆，但更要理解其背后的物理原理。

希望这份详细的梳理能帮助你学好“透镜及其应用”这一章！加油！
