八年级物理光学作图题有哪些易错点？

光学作图三大核心类型

八年级物理主要涉及三种光学作图：

1. 光的反射作图 (包括平面镜和球面镜)
2. 光的折射作图 (主要是透镜)
3. 光路作图 (包括平面镜成像、凸透镜成像)

---

光的反射作图

核心知识点：光的反射定律

1. 三线共面：反射光线、入射光线和法线都在同一个平面内。
2. 两线分居：反射光线和入射光线分别位于法线的两侧。
3. 两角相等：反射角等于入射角（∠i = ∠r）。

关键概念：法线

• 定义：过入射点垂直于反射面（或镜面）的直线。
• 作用：它是确定光线位置的基准线，所有角度都是相对于法线而言的。
• 画法：用虚线表示，并画上垂直符号（直角符号）。

---

作图题分类与详解

已知入射光线，画反射光线

【例题】 如图，一束光线AO射到平面镜上，请画出反射光线。

【作图步骤】

1. 画法线：过入射点O，作垂直于镜面的虚线，这就是法线。
2. 定角度：用量角器测量出入射角∠i（或根据已知角度）。
3. 画反射光线：在法线的另一侧，作一个与入射角相等的角∠r，这个角的另一条边就是反射光线OB。
4. 标箭头：在反射光线OB上画上箭头，表示光的传播方向。
5. 标角度（可选）：如果题目要求，可以标出反射角∠r的大小。

【常见错误】

• 法线画成实线。
• 反射光线和入射光线在法线的同一侧。
• 反射角不等于入射角。
• 忘记画箭头。

已知反射光线，画入射光线

【例题】 如图，一束反射光线OB射出，请画出对应的入射光线。

【作图步骤】 （步骤与第1类完全相同，只是角色互换）

1. 画法线：过入射点O，作垂直于镜面的虚线。
2. 定角度：测量反射角∠r。
3. 画入射光线：在法线的另一侧，作一个与反射角相等的角∠i，这个角的另一条边就是入射光线AO。
4. 标箭头：在入射光线AO上画上箭头。
5. 标角度（可选）。

已知入射光线和反射光线，画平面镜

【例题】 如图，一束光线AO射向平面镜，反射后沿OB方向射出，请画出平面镜的位置。

【作图步骤】

1. 画角平分线（法线）：将入射光线AO和反射光线OB反向延长，使它们相交于一点，这个角的角平分线就是法线，用虚线画出，并过入射点O。
2. 画镜面：过入射点O，作一条直线垂直于法线，这条直线就是平面镜的位置，用实线表示，并在两端画上短斜线表示镜面。
3. 标箭头：在两条光线上标上箭头。

【技巧】 记住口诀：“角平分线是法线，法线垂直是镜面”。

---

光的折射作图

核心知识点：光的折射规律

1. 三线共面：折射光线、入射光线和法线都在同一个平面内。
2. 两线分居：折射光线和入射光线分别位于法线的两侧。
3. 两角关系：
   • 当光从空气斜射入水（或玻璃）中时，折射角小于入射角（∠r < ∠i），折射光线靠近法线。
   • 当光从水（或玻璃）斜射入空气中时，折射角大于入射角（∠r > ∠i），折射光线远离法线。
   • 当光垂直射到介质表面时,传播方向不改变（入射角=0°，折射角=0°）。

关键概念：法线

与反射作图相同,法线是垂直于两种介质分界面的虚线，是作图的基准。

---

作图题分类与详解

光从空气射入水/玻璃

【例题】 一束光从空气斜射入水中，请画出折射光线的大致方向。

【作图步骤】

1. 画法线：过入射点O，作垂直于水面（分界面）的虚线。
2. 定角度：测量出入射角∠i。
3. 画折射光线：在法线的另一侧（水中），画一条光线，使折射角∠r小于入射角∠i。
4. 标箭头：在折射光线上画上箭头。

【常见错误】

• 折射光线画到了法线的同侧。
• 折射角大于或等于入射角。

光从水/玻璃射入空气

【例题】 一束光从水中斜射入空气中，请画出折射光线的大致方向。

【作图步骤】

1. 画法线：过入射点O，作垂直于水面（分界面）的虚线。
2. 定角度：测量出入射角∠i（这是水中的角）。
3. 画折射光线：在法线的另一侧（空气中），画一条光线，使折射角∠r大于入射角∠i。
4. 标箭头：在折射光线上画上箭头。

【特别注意】

• 这是最容易出错的地方,一定要记住“远大近小”：从光密介质（水）到光疏介质（空气），折射角大于入射角。
• 当入射角增大到一定程度时，会发生全反射，没有折射光线。 八年级一般不要求，但要理解这个趋势。

---

光路作图

核心知识点：平面镜成像与凸透镜成像

A. 平面镜成像作图

核心原理：光的反射定律 + 像的特点（虚像、等大、等距、垂直）

【方法一：根据反射定律作图（光路法）】

1. 从物体某一点（如S）任意画两条（或更多）射向平面镜的入射光线。
2. 分别作出这两条光线的反射光线（反射角=入射角）。
3. 反向延长两条反射光线,用虚线画它们的交点S'，S'就是S点的虚像。
4. 连接S和S'，用虚线表示，并标上垂直符号，说明像和物关于镜面对称。

【方法二：根据成像特点作图（对称法）】（更常用、更简单）

1. 过物体上端点A向镜面作垂线。
2. 延长这条垂线,并在延长线上截取一段距离，使像到镜面的距离等于物体到镜面的距离（即等距）。
3. 截取的点A'就是A点的像。
4. 用虚线连接A'和B'（物体下端点的像），并用虚线框表示整个虚像。

【例题】 请画出物体AB在平面镜中所成的像。

【作图步骤（对称法）】

1. 过A点作镜面的垂线,交于点C。
2. 在AC的延长线上截取A'C = AC。
3. 过B点作镜面的垂线,交于点D。
4. 在BD的延长线上截取B'D = BD。
5. 用虚线连接A'和B'，并画上箭头表示正立。
6. A'B'即为物体AB的虚像。

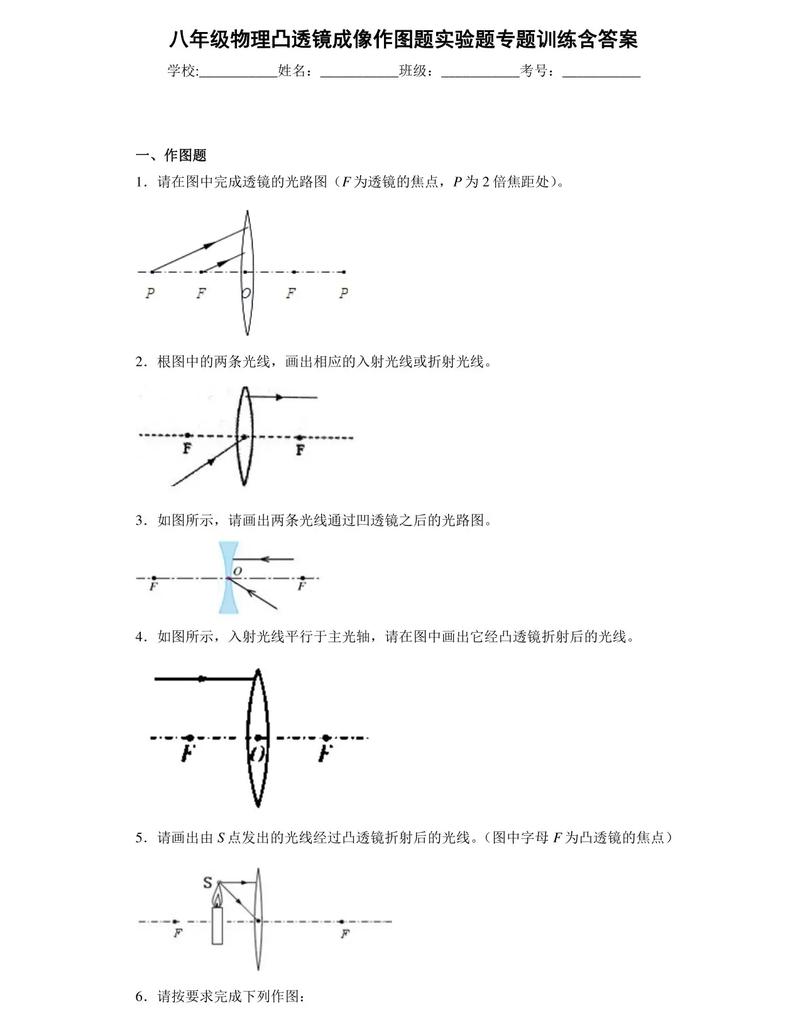

B. 凸透镜成像作图

核心原理：三条特殊光线

光线	特点	光路
平行于主光轴的光线	经过凸透镜后，通过焦点 F'	→ F'
过光心的光线	经过凸透镜后，传播方向不改变
过焦点 F 的光线	经过凸透镜后，平行于主光轴射出

【作图步骤】

1. 画主光轴和凸透镜：画一条水平直线作为主光轴，画一个中间厚、边缘薄的凸透镜符号，并标出光心O、两个焦点F和F'。
2. 确定物体：画出物体AB，A是顶端，B在主光轴上，物体通常画在焦点之外或之内。
3. 选两条特殊光线：从物体顶端A点出发，选择上述三条特殊光线中的任意两条来作图。
   • 首选：平行于主光轴的光线和过光心的光线。
   • 次选：平行于主光轴的光线和过焦点的光线。
4. 找像点：这两条光线经过透镜折射后的光线（或其反向延长线）的交点，就是物体顶端A的像点A'。
5. 完成成像：过像点A'和主光轴上的点B'（与B重合或在主光轴上），画出像A'B'。
6. 判断虚实：如果像是由实际光线会聚而成，则用实线连接，是实像，如果像是由光线的反向延长线会聚而成，则用虚线连接，是虚像。

【例题1：物体在二倍焦距以外（u > 2f），成倒立、缩小的实像】

【例题2：物体在焦点以内（u < f），成正立、放大的虚像】

【常见错误】

• 混淆了两个焦点F和F'。
• 光线画错,比如过焦点的光线没有画成平行于主光轴。
• 像的虚实判断错误,虚像画成了实线，或实像画成了虚线。
• 像画在了物体的同侧（实像应在异侧，虚像在同侧）。

---

总结与技巧

1. 工具要备齐：铅笔（最好是HB）、直尺、量角器、橡皮。
2. 分清实线与虚线：
   • 实线：实际光线、镜面、透镜、实像。
   • 虚线：法线、辅助线、反向延长线、虚像。
3. 箭头不能忘：所有光线上都要标明传播方向。
4. 先找基准线：无论是反射还是折射，第一步永远是画法线，对于透镜，先画主光轴。
5. 理解原理是关键：死记硬背步骤很容易忘，理解了光的反射定律、折射规律和三条特殊光线的原理，无论题目怎么变，你都能应对。
6. 多练习，多总结：找一些典型的例题，亲手画一遍，再对照标准答案，看看自己哪里出了错，是概念不清还是粗心大意。

希望这份详细的指南能帮助你攻克光学作图！加油！
