什么是电路？

在学习串联和并联之前，我们先要明白什么是电路，电路就是电流通过的路径,一个完整的电路必须包含四个基本部分：

电源：提供电能的装置，如电池、发电机，它是电路的“心脏”。
用电器：消耗电能的装置，如灯泡、电动机、电冰箱，它是电路的“肌肉”。
开关：控制电路通断的装置，如电灯开关，它是电路的“开关”。
导线：连接各元件，输送电流的路径，它是电路的“血管”。

通路：处处接通的电路，电路中有电流。 断路（开路）：某处断开的电路，电路中无电流。短路：电源两端或用电器两端被导线直接连接，电流不经过用电器。短路是绝对不允许的！ 因为它会烧毁电源,甚至引发火灾。

（图片来源网络，侵删）

串联电路

定义

把元件逐个顺次连接起来的电路，称为串联电路，就像一串珠子,一个接一个。

电路图示例：

电源(+) ---- 开关(S) ---- 灯泡(L1) ---- 灯泡(L2) ---- 电源(-)

或简化为：

S ---- L1 ---- L2

核心特点（非常重要！）

电流特点：处处相等。
（图片来源网络，侵删）
- I = I₁ = I₂ = ...
- 理解：因为电流只有一条路径，所以流过第一个灯泡的电流必须全部流过第二个灯泡,一个都不能少。
电压特点：总电压等于各部分电压之和。
- U = U₁ + U₂ + ...
- 理解：电源提供的电压，被各个用电器“分掉”一部分,每个用电器分担一部分电压。
电阻特点：总电阻等于各部分电阻之和。
- R = R₁ + R₂ + ...
- 理解：相当于增加了导线的长度，所以总电阻变大，串联的电阻越多,总电阻越大。
工作特点：互相影响，一个开关控制所有。
- 理解：因为是单一路径，如果其中一个灯泡坏了（断路），整个电路中就没有电流了，其他灯泡也不会亮，开关无论串联在哪个位置,都能控制整个电路的通断。

实例

节日里的小彩灯（很多是串联的）。
手电筒的电路（电池、灯泡、开关是串联的）。
电路中的电压表,必须串联在被测电路中。

并联电路

定义

把元件并列地连接在电路两点之间的电路，称为并联电路，就像河流的分支，干流分成几条支流,最后再汇合。

电路图示例：

电源(+) ---- 开关(S) ---- A点
                             |---- 灯泡(L1) ---- B点 ---- 电源(-)
                             |
                             |---- 灯泡(L2) ---- B点 ---- 电源(-)

或简化为：

S ---- A点
       |---- L1 ---- B点
       |
       |---- L2 ---- B点

核心特点（同样非常重要！）

电压特点：各支路两端电压相等，且等于总电压。
- U = U₁ = U₂ = ...
- 理解：每个支路都直接连接在电源的两端,所以它们两端的电压都等于电源电压。
电流特点：干路电流等于各支路电流之和。
- I = I₁ + I₂ + ...
- 理解：干路中的电流像总水管里的水，流到分支点A后，分成两部分分别流过L1和L2,然后在分支点B汇合。
电阻特点：总电阻的倒数等于各支路电阻倒数之和。
- 1/R = 1/R₁ + 1/R₂ + ...
- 理解：相当于增加了导线的横截面积，所以总电阻变小，并联的支路越多（或电阻越小）,总电阻越小。
工作特点：互不影响，干路开关控制所有，支路开关控制本支路。
- 理解：电流有多条路径，如果其中一个灯泡坏了（断路），电流仍然可以从其他路径流过，所以其他灯泡还能正常工作，干路上的开关控制整个电路,而支路上的开关只控制它所在的那条支路。

实例

家庭电路中的所有用电器（电灯、电视、冰箱等）都是并联的，这样它们才能独立工作,互不影响。
马路上的路灯。
电路中的电流表,必须并联在被测电路两端。

串联与并联对比总结表

特点	串联电路	并联电路
连接方式	逐个顺次，首尾相连	并列连接，首首相连，尾尾相连
电流路径	只有一条	有两条或更多条
电流关系	`I = I₁ = I₂`	`I = I₁ + I₂` (干路电流等于各支路之和)
电压关系	`U = U₁ + U₂` (总电压等于各部分之和)	`U = U₁ = U₂` (各支路电压相等)
电阻关系	`R = R₁ + R₂` (总电阻等于各电阻之和)	`1/R = 1/R₁ + 1/R₂` (总电阻的倒数等于各倒数之和)
工作特点	相互影响，一个坏，全不亮	互不影响，一个坏， others 还亮
开关作用	总开关，控制所有用电器	干路开关控制所有，支路开关只控制本支路
生活实例	节日小彩灯、手电筒	家庭电路、马路上的路灯

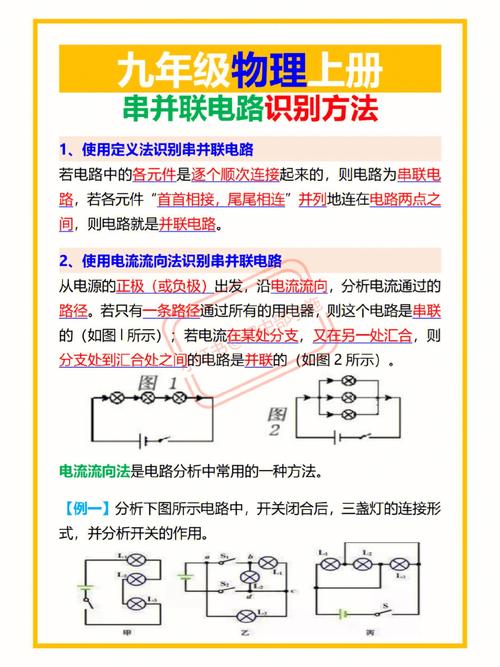

如何识别串联和并联电路？

这是考试中的一个难点,这里给你几个实用方法：

定义法（最根本）：
- 顺着电流走，如果电流没有分支，依次通过所有元件，就是串联。
- 如果电流在某个点分成几条支路，分别通过不同的元件，最后再汇合，就是并联。
拆除法（非常有效）：
- 假想拆掉一个用电器（比如拿掉一个灯泡）。
- 如果另一个用电器也不工作了，说明它们是串联的（互相影响）。
- 如果另一个用电器还能正常工作，说明它们是并联的（互不影响）。
节点法（最专业）：
- 在电路中，导线没有电阻，所以导线各点电势相等，我们可以把所有导线直接相连的点用一个字母（如A、B）表示，这个点就叫节点。
- 如果几个元件的首端都连接在同一个节点，尾端也都连接在另一个相同的节点，那么这几个元件就是并联的。
- 如果元件是一个接一个，中间没有分叉节点，就是串联的。

举例说明节点法：

S ---- A点
       |---- L1 ---- B点
       |
       |---- L2 ---- B点
       |
       |---- L3 ---- B点

在这个图中，L1、L2、L3的首端都连在A点，尾端都连在B点，所以L1、L2、L3是并联关系,整个电路是开关S与这个并联部分串联。

中考常见考点与误区

考点1：根据电路图判断串并联。
考点2：根据串并联特点进行计算（已知电压、电流、电阻求未知量）。
考点3：设计简单的串并联电路。
考点4：家庭电路的连接方式及其原因（安全、独立工作）。

常见误区：

混淆电压和电流关系：串分压，流等”和“并分流，压等”。
短路判断不清：认为只有电源两端被导线接才是短路，任何一个用电器两端被导线直接连接，都会导致这个用电器被短路，电流不经过它，其他并联的用电器仍能工作（但这个用电器不工作了）。
认为并联电路总电阻比任何一个都小：没错！这是并联电路的重要特性。1/R = 1/R₁ + 1/R₂，R 一定比 R₁ 和 R₂ 都小。
